Ugięcie stropu – dopuszczalne wartości i normy, które musisz znać

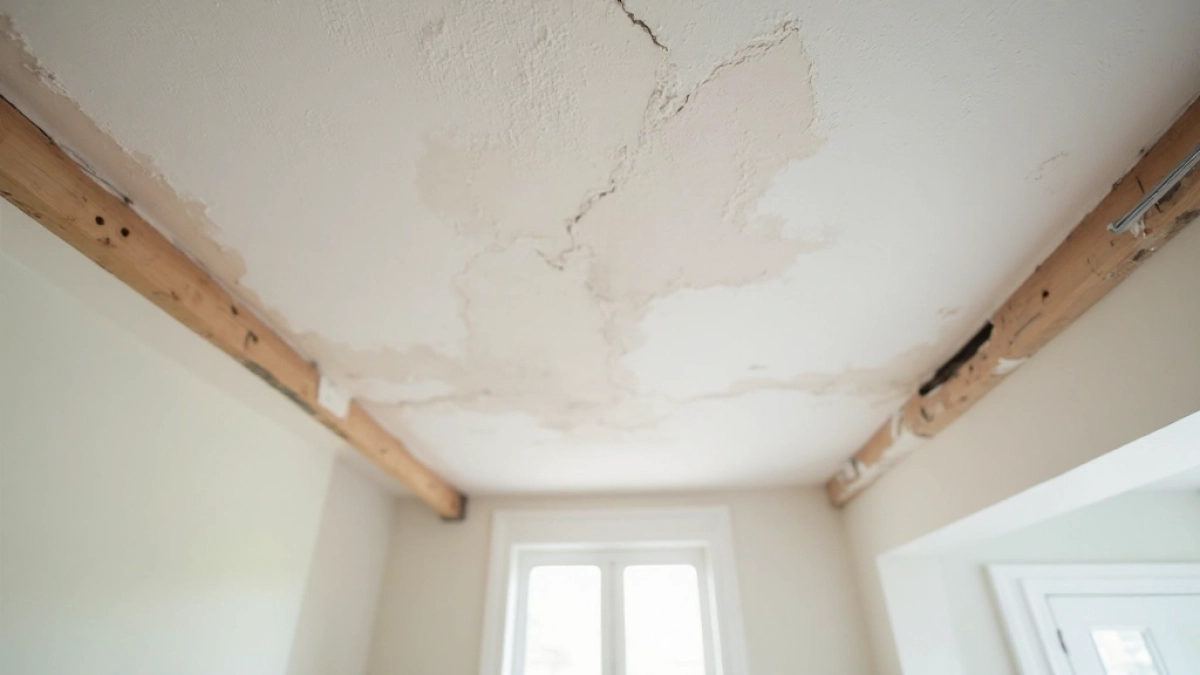

Ugięcie stropu potrafi zepsuć najstaranniej wykończone mieszkanie: rysy przy nadprożach, skrzypienie podłogi, klinujące się drzwi. Parametr ten, choć często traktowany jako czysto teoretyczny współczynnik w projekcie, w praktyce decyduje o komforcie i trwałości budynku przez dziesięciolecia. W trzech porównanych podejściach normowych (polska PN-B-03264:2002, europejska PN-EN 1992-1-1 oraz niemiecka DIN 1045-1) kryją się odmienne logiki, pułapki i marginesy bezpieczeństwa, które przy braku świadomości prowadzą do kosztownych błędów wykonawczych.

• Ugięcie stropu żelbetowego wg PN-B-03264:2002 (norma krajowa)
• Ugięcie stropu żelbetowego wg PN-EN 1992-1-1 (Eurokod 2)
• Dopuszczalne ugięcie belki żelbetowej pod ściankami działowymi
• Minimalna grubość stropu wg DIN 1045-1 gotowy wzór do obliczeń
• Stropy belkowo-pustakowe wg PN-EN 15037-1
• Wychylenia budynków wartości graniczne dla przemieszczeń poziomych
• Typowe błędy projektowe związane z ugięciem
• Narzędzia obliczeniowe kalkulatory dla projektanta

Ugięcie stropu żelbetowego wg PN-B-03264:2002 (norma krajowa)

Polska norma PN-B-03264:2002 „Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie" obowiązywała przez ponad dwie dekady, a jej wycofanie ze zbioru PKN nastąpiło formalnie 18 marca 2010 roku na rzecz Eurokodu 2. Mimo to wciąż krąży w tysiącach archiwalnych projektów, w bibliotekach konstruktorów starszej daty i w dokumentacji powtarzalnej dla budownictwa mieszkaniowego z lat 1995-2010.

Wartości graniczne ugięć w tej normie są prostsze niż w Eurokodzie. Rozpiętość przęsła L dzieli się przez współczynnik zależny od elementu i kategorii użytkowania. Dla stropów i belek swobodnie podpartych, nienośnych ścian działowych, dopuszczalna wartość wynosi L/200. Gdy pod stropem przewidziano ścianki murowane narażone na zarysowanie, wymaganie zaostrza się do L/250. Wsporniki z kolei pracują w bardziej łagodnym reżimie L/125.

Uwaga projektanta: normę wycofano, ale nie zakazano. Projekty zamienne, adaptacje gotowych projektów katalogowych, a także powtarzalne realizacje deweloperskie wciąż bazują na PN-B-03264:2002, szczególnie gdy pozwolenie na budowę wydano przed 2010 rokiem. Stosowanie jej w nowym projekcie wymaga każdorazowo odwołania do „warunków bezpiecznego użytkowania" i uzasadnienia w dokumentacji.

Praktyczny kontekst: strop o rozpiętości 6 m swobodnie podparty bez ścianek może ugiąć się do 30 mm (L/200). Gdy ten sam strop ma podeprzeć ścianki działowe, limit spada do 24 mm. Ta pozornie niewielka różnica przekłada się na konieczność zwiększenia wysokości użytecznej przekroju o około 8-12% albo dodania zbrojenia ze stali wyższej klasy. W budownictwie mieszkaniowym właśnie L/250 pozostaje najczęściej stosowanym kryterium.

Mechanizm działania tych limitów jest czysto fizyczny: ugięcie powoduje obrót końców belki, a sztywne ścianki murowane, źle rozdzielone dylatacjami, nie tolerują takiego obrotu. Beton i zaprawa pracują w ściskaniu, nie w zginaniu, więc charakterystyczne ukośne rysy pojawiają się w narożnikach przy nadprożach. Norma L/250 empirycznie odsuwa ryzyko zarysowania poniżej progu, przy którym rysa staje się widoczna gołym okiem (ok. 0,3 mm).

Ugięcie stropu żelbetowego wg PN-EN 1992-1-1 (Eurokod 2)

Eurokod 2, czyli PN-EN 1992-1-1, obowiązuje w Polsce od 2010 roku jako norma podstawowa. Wprowadza znacznie bardziej rozbudowaną tabelę 7.4N, w której wartości graniczne ugięć zależą nie tylko od schematu statycznego, ale też od kryteriów użytkowych i od tego, czy element sąsiaduje z elementami wrażliwymi.

Podstawowe kryteria to: L/250 dla stropów i belek, gdy liczy się komfort użytkownika i wygląd, L/500 w sytuacji, gdy ugięcie mogłoby uszkodzić sąsiednie elementy niekonstrukcyjne. Wsporniki pracują w reżimie L/125 do L/250 zależnie od przeznaczenia. Stan quasi-stały kombinacji obciążeń (z współczynnikiem ψ2 dla obciążeń zmiennych) jest tu kluczowy, ponieważ oddaje realne, długotrwałe obciążenie, a nie chwilowe ekstremum.

* dokładna wartość zależy od podatności ścianek i ich podparcia

Kluczowa różnica wobec PN-B: Eurokod wymaga rozróżnienia stanu quasi-stałego (codzienne użytkowanie) od charakterystycznego (rzadkie, ale pełne obciążenie). W stanie quasi-stałym mnoży się obciążenia zmienne przez współczynnik ψ2, który dla budynków mieszkalnych wynosi 0,3, a dla biur 0,3-0,6. Efekt jest taki, że ugięcie liczone wg Eurokodu bywa nawet o 15-20% mniejsze niż w starej normie, co paradoksalnie daje korzystniejsze wyniki dla projektanta.

Przykład liczbowy: belka swobodnie podparta o rozpiętości L = 6,0 m, na której nie przewidziano ścianek. Wymagana wartość graniczna wynosi 6 000 / 250 = 24 mm w stanie quasi-stałym. Dla porównania wg PN-B byłoby to 30 mm. Gdy na stropie pojawią się ścianki działowe, granica spada do 6 000 / 500 = 12 mm, jeśli przyjmiemy najsurowszy wariant. To wymusza istotne zwiększenie sztywności.

Mechanizm wartości L/500 wynika z faktu, że typowa ścianka działowa z cegły pełnej toleruje ugięcie rzędu 12-15 mm zanim pojawią się rysy widoczne z odległości 2-3 m. Przy sztywniejszym podparciu (np. ścianka na własnym fundamencie) granica może pozostać L/250, ponieważ ścianka sama rozkłada naprężenia. Dlatego Eurokod zostawia projektantowi decyzję, ale wymaga uzasadnienia jej w obliczeniach.

Wskazówka projektanta: W polskiej praktyce projektowej najczęściej stosuje się L/250, traktując L/500 jako wymóg szczególny (np. przy dużych przeszkleniach, ściankach z kamienia naturalnego, sufitach podwieszanych z delikatnych płyt g-k). Przyjmowanie od razu L/500 bez analizy prowadzi do nieekonomicznych przekrojów.

Dopuszczalne ugięcie belki żelbetowej pod ściankami działowymi

Ścianki działowe stanowią klasyczny problem na styku konstrukcji i architektury. W odróżnieniu od stropu, który z założenia „pracuje", ścianka murowana tego nie robi. Beton pod wpływem obciążeń długotrwałych ulega pełzaniu (dodatkowe odkształcenie rzędu 1,5-3,0 z odkształcenia sprężystego), a stal rozciąga się minimalnie. Strop po dwóch latach eksploatacji może ugiąć się nawet dwukrotnie bardziej niż w chwili rozszalowania.

Stąd właśnie zasada ograniczania ugięcia do L/250 w stanie quasi-stałym, co po uwzględnieniu pełzania i skurczu odpowiada mniej więcej L/125 w chwili obciążenia. Przy ściance o grubości 12 cm z cegły ceramicznej pełnej, murowanej na zaprawie cementowo-wapiennej, ryzyko zarysowania pojawia się, gdy ugięcie stropu przekroczy 15 mm na rozpiętości 6 m.

Praktyczna rekomendacja: w typowym mieszkaniu 60-90 m² najczęściej sprawdza się wariant L/250. Inwestorzy indywidualni rzadko montują ścianki wymagające L/500, a koszt sztywniejszego stropu rzadko się zwraca. W biurach klasy A i hotelach, gdzie ścianki działowe zmieniają lokalizację co 5-10 lat, warto od razu projektować strop pod L/350-L/500, by uniknąć reklamacji przy każdej modernizacji aranżacji.

Wartość L/500 bywa też wymagana w stropach niosących elementy szklane (fasady słupowo-ryglowe) albo w stropach pośrednich budynków wysokich, gdzie ugięcie wpływa na pracę tłumików drgań. W takich sytuacjach ograniczenie ugięcia pełni rolę nie tylko ochronną, ale i funkcjonalną.

Minimalna grubość stropu wg DIN 1045-1 gotowy wzór do obliczeń

Niemiecka norma DIN 1045-1 (Konstrukcje żelbetowe, część 1: projektowanie) wprowadza inne podejście: zamiast wyłącznie sprawdzać ugięcie jako takie, narzuca warunek smukłości, czyli stosunku rozpiętości do grubości płyty. Dzięki temu projektant od razu wie, jaka grubość stropu najprawdopodobniej spełni warunki ugięcia, bez żmudnych obliczeń iteracyjnych.

Podstawowe warunki mają postać: l/d1 ≤ α oraz l²/d2 ≤ β, gdzie l to rozpiętość, d to grubość użyteczna, a α i β to współczynniki zależne od schematu statycznego i stopnia zbrojenia. Pierwszy warunek chroni przed ugięciem w sensie użytkowym, drugi zabezpiecza przed nadmiernym ugięciem długotrwałym (pełzanie).

Wzór na minimalną grubość użyteczną wychodzi z najniekorzystniejszego z dwóch warunków: d ≥ l/α oraz d ≥ l²/β. Dla typowej belki swobodnie podpartej o rozpiętości 6 m otrzymujemy d ≥ 6/35 = 0,171 m (czyli 17,1 cm) oraz d ≥ 36/150 = 0,240 m (24,0 cm). Wartość większa wygrywa, więc w tym przypadku grubość użyteczna powinna wynosić co najmniej 24 cm. Po dodaniu otuliny i grubości płyty górnej wychodzi realna grubość stropu ok. 28-30 cm.

Mechanizm stojący za podwójnym warunkiem jest prosty: smukłość l/d kontroluje ugięcie sprężyste, natomiast stosunek l²/d kompensuje efekty reologiczne (pełzanie, skurcz). Im dłuższa rozpiętość, tym bardziej drugi warunek zaczyna dominować, bo kwadrat l rośnie szybciej niż samo l. To dlatego w stropach o rozpiętości ponad 7 m DIN 1045-1 wymaga wyraźnie grubszych płyt niż Eurokod 2.

Uwaga projektanta: DIN 1045-1 nie jest normą obowiązującą w Polsce, ale bywa stosowana w projektach realizowanych przez firmy niemieckie lub austriackie, w obiektach przemysłowych oraz w budynkach wysokich projektowanych w biurach z doświadczeniem niemieckojęzycznym. Jej rygorystyczność bywa traktowana jako dodatkowy margines bezpieczeństwa, ale formalnie wymaga odwołania w uzgodnieniach międzynarodowych.

Porównanie praktyczne dla rozpiętości 6 m w trzech normach: PN-B-03264 wymaga 30 mm ugięcia, PN-EN 1992-1-1 wymaga 24 mm, DIN 1045-1 sugeruje grubość stropu gwarantującą ugięcie w granicach 18-22 mm. Widać, że podejście niemieckie idzie najdalej w stronę ochrony przed pełzaniem, co ma znaczenie w budynkach o projektowanej żywotności 100+ lat.

Stropy belkowo-pustakowe wg PN-EN 15037-1

Stropy gęstożebrowe (belkowo-pustakowe) stanowią osobną kategorię, bo ich sztywność rozkłada się inaczej niż w monolitycznych płytach. Współpraca belek prefabrykowanych z warstwą nadbetonu daje układ, w którym żebra nośne przejmują większość momentu, a pustaki pełnią rolę wypełnienia i szalunku traconego.

Norma PN-EN 15037-1 „Prefabrykaty z betonu. Belkowo-pustakowe stropy gęstożebrowe" narzuca sprawdzenie ugięcia zarówno w stanie prefabrykowanym (przed stwardnieniem nadbetonu), jak i w stanie finalnym. Etap montażowy bywa krytyczny, bo świeża warstwa nadbetonu obciąża belki prefabrykowane, które jeszcze nie pracują zespoleniowo. Strop w tej fazie może ugiąć się nawet o 50% więcej niż po zespoleniu.

W stanie użytkowym obowiązują te same limity co w PN-EN 1992-1-1, czyli L/250 lub L/500 zależnie od obciążeń wrażliwych. Różnica polega na tym, że w stropach gęstożebrowych trudniej zwiększyć sztywność bez zmiany geometrii żeber, bo dodanie zbrojenia rozciąganego ma ograniczoną skuteczność. Dlatego normy producentów stropów (np. Fert, Teriva, Rector) często narzucają większe wysokości konstrukcyjne niż wynikałoby z surowego obliczenia.

Koszt w przeliczeniu na metr kwadratowy gotowego stropu: Teriva 4,0/1 to około 180-240 zł/m², Teriva 6,0/1 to 220-280 zł/m², Fert 45 to 280-360 zł/m², Filigran z nadbetonem to 300-400 zł/m². Różnice wynikają z grubości żeber, ilości stali zbrojeniowej i kosztu montażu. Wybór spośród nich powinien uwzględniać nie tylko cenę, ale też dostępność w regionie i wymagania transportu (długość belek).

Kiedy NIE stosować stropów gęstożebrowych: w budynkach narażonych na silne drgania (np. w sąsiedztwie linii kolejowych) lepsze są stropy monolityczne, bo ich sztywność jest bardziej jednorodna. Przy bardzo dużych rozpiętościach (ponad 9 m) opłaca się rozważyć stropy sprężone, bo tradycyjne gęstożebrowe wymagałyby nieekonomicznie wysokich żeber.

Wychylenia budynków wartości graniczne dla przemieszczeń poziomych

Ugięcie stropu i wychylenie budynku to dwa różne zjawiska, ale oba podlegają podobnej filozofii ograniczania przemieszczeń. Żadna z polskich norm (PN-B-03264, PN-EN 1992-1-1) nie podaje twardych wartości granicznych dla wychyleń całego budynku. W praktyce projektowej stosuje się zalecenia z Eurokodu 1991-1-7 oraz normy niemieckiej DIN 1045-1, które mówią o granicach od 1/500H do 1/2000H wysokości budynku.

Wartość 1/500H jest traktowana jako granica, po przekroczeniu której pojawiają się widoczne uszkodzenia elewacji i ryzyko dyskomfortu użytkowników. 1/2000H to cel dla budynków wysokich, gdzie każdy milimetr odchylenia wierzchołka zmienia warunki eksploatacji wind, instalacji wodno-kanalizacyjnych i elewacji kurtynowych. Wartość 1/750H bywa przyjmowana jako optimum ekonomiczne w budynkach mieszkalnych do 30 m wysokości.

W budynkach do 30 m wysokości wychylenie nie przekracza zwykle 20-40 mm i rzadko jest przedmiotem reklamacji. Problem zaczyna się powyżej 50 m, gdzie wpływ wiatru i gradientu termicznego staje się dominujący. W takich obiektach konieczne jest uwzględnienie drugiego rzędu teorii (efekty P-Delta), w przeciwnym razie obliczone wychylenie będzie o 20-30% zaniżone.

Rekomendacja praktyczna: w budynkach mieszkalnych celować w wychylenie 1/750H, w biurowcach klasy A w 1/1000H, w wieżowcach w 1/1500H. Wartość 1/2000H bywa wymagana przez inwestorów premium i przez ubezpieczycieli w obiektach o wrażliwym wyposażeniu (serwerownie, centra danych). Przekroczenie 1/500H powinno skutkować rewizją projektu, a nie „przyzwyczajeniem się" do odchylenia w trakcie użytkowania.

Typowe błędy projektowe związane z ugięciem

Najczęstszy błąd to zaniżenie rozpiętości obliczeniowej. W praktyce oznacza to liczenie stropu „w świetle podpór", pomijając fakt, że w stropach żelbetowych moment w przęśle zależy od osiowego rozstawu podpór, a ugięcie od ich geometrii. Efekt: ugięcie liczone w programie MES wychodzi o 15-20% mniejsze niż zmierzone na budowie po roku użytkowania.

Drugi klasyczny błąd: pominięcie ścianek działowych w obciążeniach. Projektant zakłada obciążenie zmienne 2,0 kN/m² (kategoria A wg PN-EN 1991-1-1), ale zapomina, że ścianka z bloczków silikatowych grubości 18 cm daje dodatkowe 2,8-3,2 kN/m². W efekcie ugięcie po postawieniu ścianek przekracza dopuszczalną wartość, a na styku ścianka-strop pojawiają się ukośne rysy.

Trzeci błąd: niewłaściwe wartości obciążeń zmiennych. Dla stropu w łazience (kategoria A, ale z dodatkowym obciążeniem od ciężkiej wanny lub prysznica) projektant wpisuje 1,5 kN/m², podczas gdy lokalnie potrzebne jest 3,0 kN/m². Po zainstalowaniu wanny wanna z wodą waży 350-500 kg, a obciążenie to przenosi się na małą powierzchnię stropu, zwiększając ugięcie w sposób trudny do uchwycenia w obliczeniach globalnych.

Czwarty błąd: nieuwzględnienie pełzania w elementach młodych. Beton w stropie rozszalowanym po 14 dniach ma mniejszy moduł sprężystości niż w stanie dojrzałym, ale wciąż podlega pełzaniu. Projektant liczy ugięcie w stanie quasi-stałym, stosując współczynnik pełzania φ = 1,8 (dla betonu C25/30 w warunkach normalnych), podczas gdy w realnym obiekcie wartość ta rośnie do 2,2-2,5, gdy temperatura w pierwszych tygodniach jest wyższa niż 25°C.

Uwaga projektanta: wymienione błędy najczęściej ujawniają się w budynkach oddawanych do użytku w systemie „pod klucz", gdzie deweloper dolicza ścianki działowe już po akceptacji konstrukcji. Warto w dokumentacji projektowej jasno zaznaczyć dopuszczalne obciążenia użytkowe i obciążenia od ścianek, by uniknąć sytuacji, w której klient samodzielnie ustawia ciężkie regały lub ścianki z kamienia naturalnego.

Narzędzia obliczeniowe kalkulatory dla projektanta

Kalkulator ugięcia dopuszczalnego (L/n)

Najprostsze narzędzie, które powinien mieć pod ręką każdy konstruktor. Wpisujesz rozpiętość L w metrach, wybierasz normę (PN-B-03264 lub PN-EN 1992-1-1) oraz kryterium (komfort, ścianki działowe, elementy wrażliwe). Kalkulator zwraca wartość graniczną ugięcia w milimetrach, z komentarzem, w jakim stanie kombinacji obciążeń należy ją stosować.

Instrukcja krok po kroku: (1) zmierz rozpiętość w osiach podpór; (2) zdecyduj, czy strop niesie ścianki; (3) wybierz mnożnik L/n (200, 250, 500); (4) pomnóż; (5) porównaj z ugięciem z programu MES. Różnica powinna wynosić co najmniej 15% na korzyść wartości obliczonej, by uwzględnić niepewność modelu.

Kalkulator minimalnej grubości stropu wg DIN 1045-1

Wpisujesz rozpiętość l, schemat statyczny, klasę betonu i stopień zbrojenia. Narzędzie liczy dwa warunki (l/d1 i l²/d2) i podaje większą wartość. Po dodaniu otuliny (zwykle 25-40 mm) i płyty górnej otrzymujesz grubość konstrukcyjną, którą porównujesz z typowymi rozwiązaniami katalogowymi.

Instrukcja: (1) zmierz rozpiętość w metrach; (2) wybierz schemat z tabeli współczynników; (3) oblicz l/α i l²/β; (4) weź większą wartość; (5) dodaj otulinę + płytę górną (zwykle 50-70 mm); (6) porównaj z wysokością stropu przyjętą w projekcie. Jeśli projektowana wysokość jest mniejsza, wróć do obliczeń MES i sprawdź ugięcie wg Eurokodu.

Wskazówka końcowa: prowadź kalkulacje ugięć w arkuszu kalkulacyjnym z formułami, nie na kalkulatorze. Dzięki temu zmiana jednej zmiennej (np. klasy betonu) automatycznie przelicza cały wariant. To nawyk, który oszczędza godziny w fazie optymalizacji projektu i minimalizuje ryzyko literówek w obliczeniach.

Tabela porównawcza trzech norm (wartości dla rozpiętości 6 m):

Ugięcie stropu żelbetowego to nie suchy parametr z normy, lecz suma decyzji projektowych, jakości wykonania i rzeczywistego użytkowania. Świadomy projektant zawsze zostawia zapas 10-20% względem wartości granicznej i jasno komunikuje inwestorowi ograniczenia, które wynikają z przyjętych założeń. Praktyka pokazuje, że budynki projektowane z myślą o ugięciu (a nie tylko o nośności) lepiej znoszą zmiany aranżacyjne, kosztują mniej w utrzymaniu i rzadziej trafiają na sale sądowe z powodu rys na ścianach.
