Wieniec stropowy. Co to jest i jak go wykonać?

Czy wiesz, co dokładnie kryje się za pojęciem „wieniec stropowy”? To element, który wielu kojarzy się z fundamentami, ale czy na pewno? A może zastanawiasz się, jaki wpływ ma na stabilność całego domu i czy jego wykonanie to zadanie dla każdego budowlańca? Poznaj kluczowe tajniki tego pozornie prostego, a jednak niezwykle istotnego elementu konstrukcyjnego. W tym artykule rozwiejemy wszelkie wątpliwości i podpowiemy, na co zwrócić uwagę, by Twój dom był bezpieczny i solidny jak nigdy dotąd.

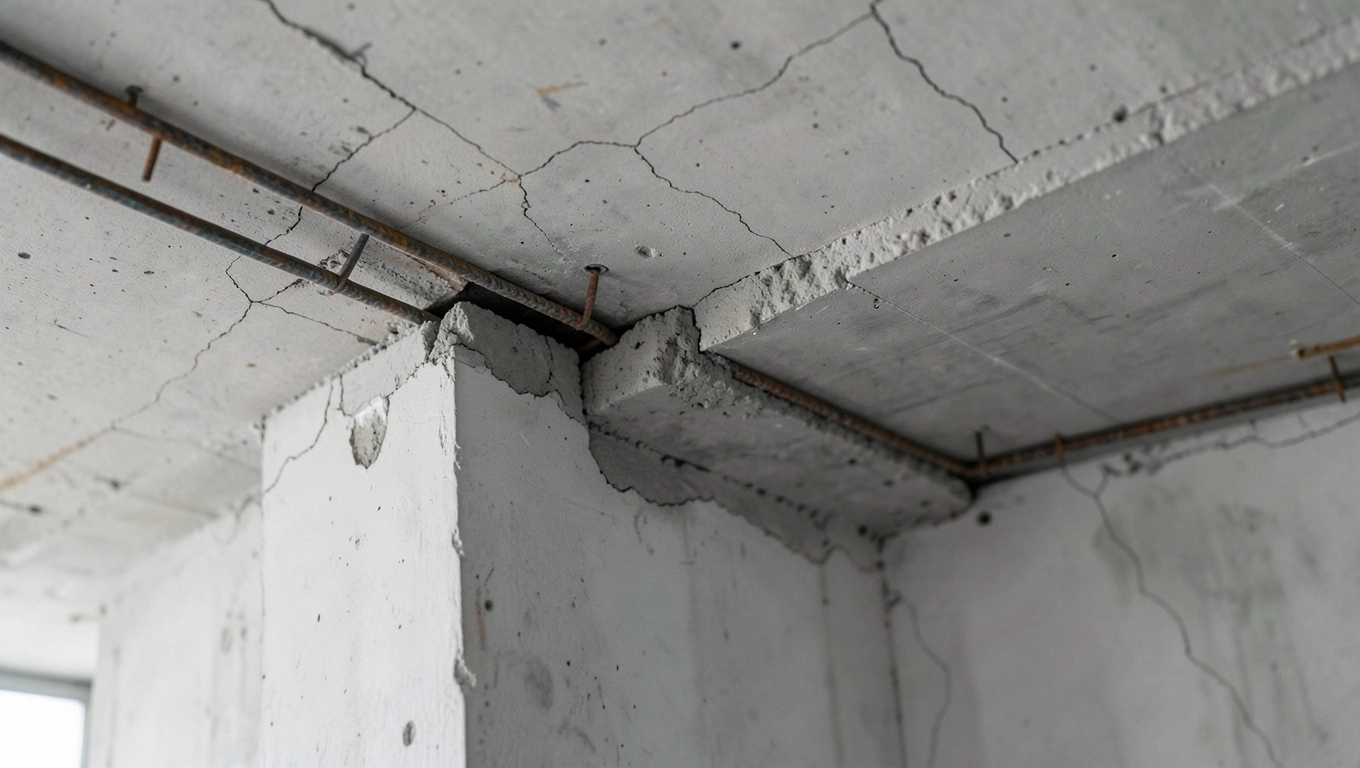

Wieniec stropowy to kluczowy element żelbetowy, stanowiący pierścień spinający ściany budynku po ułożeniu stropu, zazwyczaj na każdej kondygnacji. Jego głównym zadaniem jest usztywnienie całej konstrukcji stropu oraz zapewnienie spójności ścian zewnętrznych, co jest szczególnie ważne w budynkach z licznymi otworami. Właściwe przygotowanie i wykonanie wieńca, uwzględniające odpowiednie zbrojenie i materiały, jest gwarancją stabilności i bezpieczeństwa. Przekrój wieńca, wynoszący zazwyczaj 20x20 cm lub 25x25 cm, oraz jego zbrojenie, składające się z czterech prętów głównych i obwodowych strzemion, decydują o jego wytrzymałości.

Kiedy należy wykonać wieniec stropowy?

Decyzja o wykonaniu wieńca stropowego jest podyktowana przede wszystkim projektem architektonicznym i specyfiką konstrukcji budynku. Zazwyczaj prace nad wieńcem rozpoczynają się po ułożeniu stropu nad daną kondygnacją. Jest to etap kluczowy, ponieważ wieniec stanowi integralną część systemu przenoszenia obciążeń w budynku.

Szczególną uwagę należy zwrócić na moment, gdy projekt uwzględnia znaczną liczbę otworów w ścianach zewnętrznych, takich jak duże okna czy drzwi balkonowe. W takich sytuacjach wieniec stropowy odgrywa nieocenioną rolę w równomiernym rozłożeniu nacisku ze stropu na ściany. Bez jego obecności, obciążenie mogłoby koncentrować się w punktach podparcia, prowadząc do pękania murów.

Wykonanie wieńca jest również nieodzowne przy określonych rodzajach stropów, zwłaszcza tych monolitycznych lub prefabrykowanych, gdzie wymaga się dodatkowego spięcia i usztywnienia. Nawet jeśli wydaje się, że strop jest samonośny, prawidłowo wykonany wieniec zwiększa jego odporność na obciążenia dynamiczne i poprawia izolacyjność akustyczną.

W praktyce, prace nad wieńcem przystępuje się, gdy warstwa elewacyjna jest już wymurowana lub gdy zostało przygotowane deskowanie wzdłuż ścian zewnętrznych. Zbrojenie wieńca ustawia się na wszystkich ścianach nośnych budynku, tworząc niejako pierścień, który wszystko ze sobą ładnie spina. To kluczowy moment dla integralności konstrukcji.

Jak wygląda zbrojenie wieńca stropowego?

Zbrojenie wieńca stropowego to serce jego wytrzymałości. Zazwyczaj składa się ono z czterech głównych prętów stalowych, umieszczonych w narożach wieńca. Ich średnica dobierana jest indywidualnie w zależności od obciążeń i projektu, ale często spotykamy się z prętami o średnicy 10 mm lub 12 mm. To one przejmują główne naprężenia rozciągające.

Do nich dołączają strzemiona, które stanowią element zamykający i usztywniający całą konstrukcję. Strzemiona, zazwyczaj o średnicy 6 mm, rozmieszczane są w regularnych odstępach, optymalnie co 20-25 cm. Ich zadaniem jest zapobieganie wyboczeniu prętów głównych i przenoszenie ścinania. Dobrze wykonane strzemiona to podstawa skuteczności zbrojenia.

Kwestia narożników jest szczególnie ważna. Tam pręty zbrojeniowe wymagają odpowiedniego zagięcia i połączenia na zakład, albo też spina się je dodatkowymi prętami o ramionach około 0,5 metra. Takie zespolenie zapobiega powstawaniu tzw. „efektu haka” i zapewnia ciągłość przenoszenia sił, co jest kluczowe dla stabilności struktury.

Pamiętajmy, że dokładne rozmieszczenie, średnice prętów i strzemion, a także sposób ich połączenia, zawsze powinny być zgodne z wytycznymi zawartymi w projekcie budowlanym. Zbrojenie to nie tylko ilości prętów, ale także ich precyzyjne ułożenie i mocowanie, aby beton mógł je skutecznie oblecieć i stworzyć jednolity, żelbetowy monolit.

Jaki beton wybrać do wieńca stropowego?

Wybór odpowiedniego betonu do wieńca stropowego to kwestia, której nie można bagatelizować. Zaleca się stosowanie betonu o klasie wytrzymałości co najmniej B20. Dlaczego B20? Ponieważ ta klasa zapewnia odpowiednią wytrzymałość na ściskanie, niezbędną do przenoszenia obciążeń ze stropu i dachu na ściany nośne. Beton klasy niższej może nie sprostać tym wymaganiom przez cały okres użytkowania budynku.

Oprócz klasy wytrzymałości, ważna jest również jego konsystencja i urabialność. Beton powinien być na tyle plastyczny, aby dało się go łatwo i dokładnie wypełnić wszystkie zakamarki zbrojenia, bez tworzenia pustek powietrznych. Zbyt sucha mieszanka może prowadzić do segregacji kruszywa i osłabienia struktury wieńca. Zbyt mokra z kolei może spowodować nadmierne wydzielenie wody, co również obniży jego wytrzymałość.

Często spotyka się sugestie, aby do wieńców stosować beton z dodatkami poprawiającymi jego właściwości, na przykład mrozoodporność czy mniejszą nasiąkliwość. To jednak zależy od specyficznych warunków klimatycznych i wymagań projektu. Jeśli budujesz w strefie, gdzie występują silne mrozy, warto rozważyć beton o podwyższonej odporności na cykle zamarzania i rozmarzania.

Podsumowując, beton do wieńca stropowego powinien być starannie dobrany pod kątem klasy wytrzymałości, urabialności i, w zależności od potrzeb, dodatków uszlachetniających. Zawsze warto upewnić się, że dostarczona mieszanka spełnia normy i jest przeznaczona do tego typu zastosowań budowlanych. Lepiej wydać nieco więcej na wysokiej jakości beton, niż później martwić się o potencjalne problemy konstrukcyjne.

Kiedy rozpocząć budowę wieńca stropowego?

Rozpoczęcie budowy wieńca stropowego jest ściśle związane z etapem prac nad konstrukcją budynku i położonym już stropem. Zasadniczo, do budowy wieńca przystępujemy w momencie, gdy strop nad daną kondygnacją został już ułożony i przesycony betonem, a elementy murowane ścian są gotowe. To kluczowy moment, by zapewnić ciągłość konstrukcyjną.

Jeśli w projekcie przewidziano murowanie ścian zewnętrznych warstwą elewacyjną przed wykonaniem wieńca, to właśnie po wymurowaniu tej warstwy rozpoczynamy prace. Alternatywnie, jeśli stosujemy deskowanie, należy je zamocować wzdłuż ścian zewnętrznych, dokładnie tam, gdzie wieniec będzie biegł. Ważne jest, aby to deskowanie było stabilne i szczelne, aby beton nie wyciekał.

Czasami, gdy mamy do czynienia z cienkim stropem monolitycznym, betonowanie wieńca może odbywać się równocześnie z betonowaniem samego stropu. W takiej sytuacji najpierw wylewamy beton do wysokości stropu, a po jego częściowym stwardnieniu montujemy deskowanie i wylewamy właściwy wieniec. Ten sposób wymaga jednak precyzyjnego harmonogramowania prac i odpowiedniego doświadczenia.

Należy pamiętać, że zbrojenie wieńca ustawia się na wszystkich ścianach nośnych budynku przed betonowaniem. Zapewnia to równomierne rozłożenie naprężeń i integralność konstrukcyjną w całym obwodzie budynku. Prawidłowe wykonanie tych czynności na odpowiednim etapie jest gwarancją stabilności i bezpieczeństwa.

Jak prawidłowo zabetonować wieniec stropowy?

Prawidłowe zabetonowanie wieńca stropowego to proces, który wymaga dokładności i przestrzegania kilku istotnych zasad. Pierwszym krokiem, jeszcze przed rozpoczęciem wylewania betonu, jest skrupulatne sprawdzenie ułożenia całego zbrojenia wieńca. Upewnij się, że pręty są prawidłowo rozmieszczone, odpowiednio zabezpieczone i osadzone, a strzemiona precyzyjnie rozmieszczone. Każde niedopatrzenie na tym etapie może mieć poważne konsekwencje dla wytrzymałości.

Gdy zbrojenie jest perfekcyjnie ułożone, możemy przystąpić do wylewania betonu. Mieszankę należy układać równomiernie, stopniowo, tak aby zalać całe zbrojenie. W przypadku stropów o mniejszej grubości lub specyficznej konstrukcji, może być konieczne zastosowanie deskowania i wylewanie betonu w dwóch etapach, aby zapewnić prawidłowe zagęszczenie i uniknąć segregacji mieszanki. Wysokość wylewanego betonu nie może być mniejsza niż wysokość samego wieńca.

Podczas wylewania betonu kluczowe jest jego zagęszczenie. Najlepiej sprawdzi się do tego celu wibrator do betonu, który pozwoli usunąć pęcherzyki powietrza i zapewnić pełne otoczenie prętów zbrojeniowych przez beton. To gwarantuje maksymalną wytrzymałość i trwałość wykonanego wieńca. Po zakończeniu wylewania, powierzchnię należy wyrównać i pozostawić do odpowiedniego związania i stwardnienia.

Ważne jest również, aby pamiętać o długości zbrojenia zakładowego na połączeniach i narożnikach. Musi ono być wykonane zgodnie z projektem, aby zapewnić ciągłość przenoszenia obciążeń między poszczególnymi odcinkami wieńca. Prawidłowe zabetonowanie to nie tylko zalanie mieszanką, ale cały kompleks czynności zapewniających jego pełną funkcjonalność.

Jak ocieplić wieniec stropowy?

Ocieplenie wieńca stropowego jest niezwykle ważne z punktu widzenia komfortu cieplnego budynku i unikania tzw. mostków termicznych. Gdy ściany naszego domu są dwu- lub trzywarstwowe, to najkorzystniej jest izolować wieniec równocześnie z układaniem izolacji całego budynku. Pozwala to na stworzenie ciągłej warstwy izolacyjnej, wolnej od przerw.

Jeśli jednak mamy do czynienia ze ścianami jednowarstwowymi, czyli bez dodatkowej warstwy izolacji zewnętrznej, należy zastosować inne rozwiązanie. W takim przypadku izolację cieplną wieńca wykonujemy jeszcze przed zalaniem go betonem. Najczęściej polega to na obmurowaniu wieńca płytami betonowymi już na etapie jego wykonania lub też stosuje się odpowiednie szalunki izolacyjne.

Alternatywnie, można zastosować wewnętrzne ocieplenie wieńca po jego zabetonowaniu. polega to na obmurowaniu go betonowymi płytkami, a następnie ułożeniu od wewnątrz warstwy izolatora termicznego, takiego jak styropian lub wełna mineralna. Ważne, aby materiał izolacyjny był odpowiednio dopasowany do grubości wieńca i przylegał ciasno do betonu.

Niezależnie od wybranej metody, celem jest stworzenie bariery termicznej, która zapobiegnie ucieczce ciepła przez ten newralgiczny punkt konstrukcji. Pamiętajmy, że dobrze zaizolowany wieniec to mniejsze rachunki za ogrzewanie i większy komfort termiczny w pomieszczeniach.

Co jeszcze warto wiedzieć o wieńcu stropowym?

W facade budynku, wieniec stropowy pełni rolę nie tylko elementu konstrukcyjnego, ale często także elementu wykończeniowego, który musi być estetyczny, zwłaszcza gdy nie jest zasłonięty elewacją. W trakcie projektowania i wykonawstwa bierze się pod uwagę różne rodzaje więźby dachowej, co może wpływać na sposób mocowania i obciążenie wieńca. Na przykład, więźby o dużym kącie nachylenia lub z rozbudowanymi elementami mogą generować większe siły poziome, które wieniec musi przenieść.

Kolejnym ważnym aspektem są wymiary wieńca. Choć standardowe przekroje to 20x20 cm lub 25x25 cm, w zależności od obciążeń i specyfiki projektowej, mogą one być większe. Grubość zbrojenia, liczba prętów i rodzaj strzemion zawsze powinny bazować na obliczeniach konstrukcyjnych zawartych w projekcie budowlanym. Nie warto eksperymentować w tym zakresie.

Warto również pamiętać o możliwościach wykonania wieńca w systemach prefabrykowanych. Choć tradycyjne wylewanie na placu budowy jest nadal popularne, gotowe elementy wieńców mogą przyspieszyć prace i zapewnić większą precyzję wykonania, zwłaszcza przy skomplikowanych kształtach.

Co do cen, materiały niezbędne do wykonania wieńca stropowego (beton, stal, elementy deskowania i strzemiona) mogą stanowić znaczącą część budżetu na budowę domu. Koszt pracy ekipy budowlanej również jest istotnym czynnikiem, dlatego warto porównać oferty i wybrać sprawdzonych fachowców. Ostateczny koszt może się różnić w zależności od regionu i dostępności materiałów.

Jakie wymiary ma wieniec stropowy?

Wymiary wieńca stropowego nie są przypadkowe i wynikają z konieczności przeniesienia odpowiednich obciążeń. Zgodnie z typowymi praktykami budowlanymi i wymaganiami projektowymi, najczęściej spotykane przekroje wieńców to kwadratowe, wynoszące 20 cm x 20 cm lub 25 cm x 25 cm. Te wymiary zapewniają wystarczającą nośność dla większości budynków mieszkalnych.

Szerokość i wysokość wieńca są zawsze ściśle określone w projekcie architektonicznym i konstrukcyjnym. Decydują o nich obciążenia dachu, stropów, a także rodzaj i grubość ścian nośnych. W przypadku budynków o specyficznych wymaganiach, na przykład z cięższym pokryciem dachowym lub wielokondygnacyjnych, wymiary wieńca mogą być większe, aby zapewnić odpowiednie bezpieczeństwo.

Ważne jest, aby nie modyfikować samodzielnie tych wymiarów bez konsultacji z konstruktorem. Zbyt mały wieniec może nie przenieść odpowiednio obciążeń, prowadząc do uszkodzeń konstrukcji, podczas gdy zbyt duży oznacza niepotrzebne koszty. Precyzyjne przestrzeganie projektu jest kluczowe dla trwałości całego budynku.

Oprócz przekroju, wymiary odnoszą się również do długości wieńca, która jest równa obwodowi zewnętrznemu budynku lub jego poszczególnych kondygnacji. Długość ta determinuje ilość potrzebnego zbrojenia i betonu. Zbrojenie, w tym pręty główne i strzemiona, są również dobierane pod kątem długości i obciążenia.

Zbrojenie narożników wieńca stropowego

Narożniki wieńca stanowią newralgiczne punkty konstrukcji, gdzie krzyżują się główne obciążenia i naprężenia zgrupowane w zbrojeniu. Dlatego też ich prawidłowe zbrojenie jest absolutnie kluczowe dla zapewnienia integralności wieńca i całego stropu. Kluczowym elementem jest tutaj odpowiednie zagięcie prętów i ich odpowiednie zazbrojenie.

Najczęściej stosowanym rozwiązaniem jest odpowiednie zagięcie czterech głównych prętów zbrojeniowych, które tworzą podstawę wieńca. Pręty te są zginane pod kątem 90 stopni, tworząc kształt litery "L", po czym są odpowiednio łączone na zakład. Długość tego zakładu jest precyzyjnie określona w projekcie i zależy od średnicy prętów.

Alternatywnie, a często jako uzupełnienie podstawowego zbrojenia narożnika, stosuje się dodatkowe pręty zbrojeniowe o odpowiedniej długości ramion. Pręty te, umieszczane w narożniku, dodatkowo spajają zbrojenie i wzmacniają ten newralgiczny punkt, zwiększając jego odporność na zginanie i ścinanie.

Poprawne wykonanie zbrojenia narożników wymaga precyzji i wprawy. Niewłaściwe połączenie prętów, zbyt krótki zakład lub brak odpowiedniego zabezpieczenia przed przesunięciem może znacząco osłabić konstrukcję i stworzyć potencjalne ogniska naprężeń, które z czasem mogą doprowadzić do uszkodzeń. Z tego powodu prace te najlepiej zlecić doświadczonym specjalistom.

Rodzaje więźby dachowej a wieniec stropowy

Wybór odpowiedniego rodzaju więźby dachowej ma bezpośredni wpływ na sposób, w jaki obciążenia przekazywane są na wieniec stropowy. Różne konstrukcje dachowe generują odmienne naprężenia – zarówno pionowe, jak i poziome – które wieniec musi efektywnie przenieść i rozłożyć na ściany nośne.

Na przykład, ciężkie dachy z tradycyjną więźbą drewnianą, pokryte ceramiczną dachówką, będą generowały większe obciążenie pionowe. Konstrukcje te wymagają solidniejszego zbrojenia wieńca stropowego, aby zapewnić mu odpowiednią wytrzymałość na ściskanie. Dodatkowo, w przypadku stromych dachów mogą pojawić się znaczące siły rozporowe, które także muszą być uwzględnione w projekcie wieńca.

Z kolei lżejsze konstrukcje dachowe, jak na przykład te z panelami blaszangów lub pokryciem z gontu, wywierają mniejszy nacisk. Jednakże, nawet w takich przypadkach, wieniec pełni kluczową rolę w spięciu konstrukcji i zapobieganiu ruchom elementów dachu, co jest szczególnie ważne podczas silnych wiatrów.

Niezależnie od typu więźby dachowej, należy pamiętać, że wieniec stropowy musi być zaprojektowany jako spójny element konstrukcyjny, zdolny do przeniesienia wszystkich przewidzianych obciążeń. Dlatego też, już na etapie projektowania dachu, należy ściśle współpracować z konstruktorem, aby zapewnić optymalne parametry wieńca, dopasowane do specyfiki konstrukcji dachowej.

Wieniec stropowy – Pytania i Odpowiedzi

• Co to jest wieniec stropowy?

  Wieniec stropowy stanowi jeden z niezbędnych elementów konstrukcyjnych budynku. Jest to belka wykonana z betonu, która dodatkowo wzmocniona jest stalowymi prętami. Jego zadaniem jest usztywnienie stropu i spięcie ścian budynku, dzięki czemu zabezpiecza je przed rozejściem lub przewróceniem się.

• Kiedy wykonuje się wieniec stropowy?

  Wieniec stropowy układa się po ułożeniu stropu na każdej kondygnacji. Jego budowa jest szczególnie ważna, gdy projekt budynku zakłada ulokowanie w ścianach zewnętrznych licznych otworów okiennych lub drzwiowych. Prace należy rozpocząć w momencie, gdy został już ułożony strop i została wymurowana warstwa elewacyjna lub zamocowano deskowanie wzdłuż ścian zewnętrznych. Wcześniej zbrojenie wieńca ustawia się wtedy na wszystkich ścianach nośnych budynku.

• Na co zwrócić uwagę podczas budowy wieńca stropowego?

  Wieniec stropu wykonujemy wzdłuż ścian zewnętrznych budynku. Jego przekrój wynosi zazwyczaj 20 × 20 cm lub 25 × 25 cm. Do jego budowy potrzebne są 4 pręty zbrojeniowe o średnicy ok. 10 mm oraz służące do ich połączenia strzemiona o średnicy ok. 6 mm, rozmieszczone co ok. 20 cm. W narożnikach pręty wymagają zagięcia i połączenia. Beton wykorzystany do budowy wieńca stropowego powinien być co najmniej klasy B20. Betonowanie wykonuje się w momencie zalewania stropu lub osobno w przypadku cienkich stropów monolitycznych.

• Czy wieniec stropowy wymaga ocieplenia?

  Tak, wieniec stropowy wymaga ocieplenia. W przypadku ścian dwu- lub trzywarstwowych, wieniec izoluje się równocześnie z układaniem izolacji całego budynku. Jeśli ściany są jednowarstwowe, izolację cieplną wykonuje się przez zalanie wieńca betonem, a następnie obmurowanie go betonowymi płytkami i ułożenie od wewnątrz warstwy styropianu lub wełny mineralnej.
