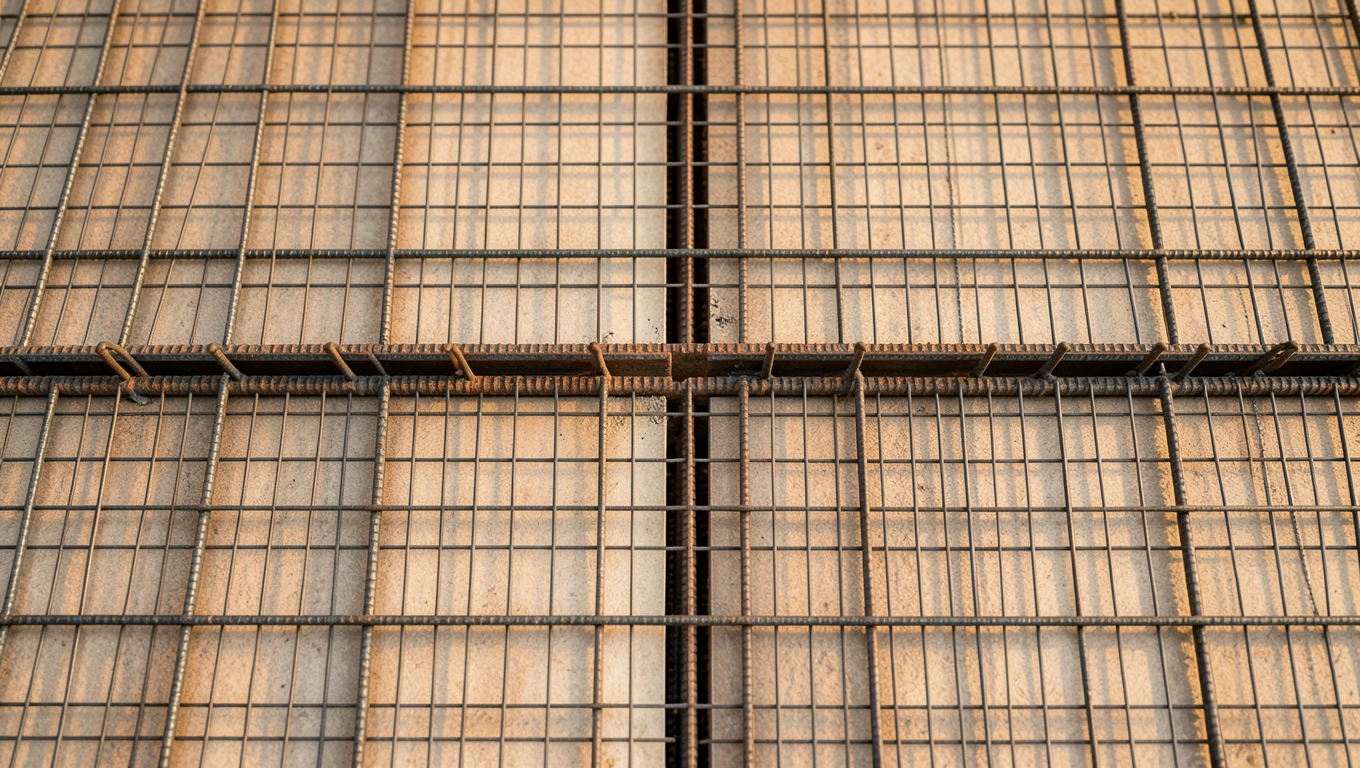

Zbrojenie stropu podwójną siatką – kiedy naprawdę jest potrzebne?

Masz strop panelowy TERIVA PANEL o rozpiętości powyżej 4,5 m i nie jesteś pewien, czy wykonawca ułożył wszystko, co trzeba. To uczucie, kiedy stoisz nad deskowaniem i zastanawiasz się, czy brakująca siatka nad podporą to detal, czy poważny problem konstrukcyjny, jest w pełni uzasadniony. Zbrojenie stropu podwójną siatką bywa mylnie traktowane jako „dodatek na wszelki wypadek", podczas gdy w rzeczywistości scala płytę w jeden monolityczny organizm, bez którego nawet fabrycznie sprężone sploty nie przeniosą obciążeń tam, gdzie powinny.

• Kiedy dozbrojenie stropu podwójną siatką jest obowiązkowe?
• Zbrojenie rozdzielcze i nadpodporowe jak nie pomylić stref?
• Najczęstsze błędy przy zbrojeniu stropu podwójną siatką
• Kiedy poprosić o pomoc projektanta

Kiedy dozbrojenie stropu podwójną siatką jest obowiązkowe?

Fabryczne zbrojenie paneli TERIVA PANEL składa się z splotów sprężających, najczęściej siedmio-drutowych lin o średnicy 6,85 mm, oraz standardowej siatki górnej. Producent dostarcza płytę zbrojoną „od spodu", tak, by przenosiła moment przęsłowy w typowych warunkach użytkowania. Jednak w momencie, gdy strop zaczyna pracować nad podporą (nad wieńcem, w strefie krawędziowej) oraz gdy ponad płytą pojawiają się dodatkowe obciążenia skupione lub liniowe, samo zbrojenie fabryczne przestaje wystarczać.

Decyzja o dozbrojeniu zapada zwykle na etapie projektu wykonawczego, ale w praktyce często weryfikują ją inspektorzy nadzoru i kierownicy budowy bezpośrednio przed betonowaniem nadbetonu. Rozpiętość powyżej 4,5 m, nietypowe obciążenia użytkowe albo późniejsze przesunięcia ścian działowych względem pierwotnego rysunku, każdy z tych czynników może wymusić montaż dodatkowej siatki lub prętów w warstwie nadbetonu. Co ważne, zbrojenie stropu podwójną siatką nie jest opcją „dla spokojności ducha", lecz wymogiem normowym wynikającym z PN-EN 1992-1-1 (Eurokod 2) oraz z wytycznych poszczególnych producentów systemów stropowych.

Rozpiętość stropu determinuje charakter dozbrojenia. Poniższa tabela zbiera najczęstsze warianty spotykane na polskich budowach, warto traktować ją jako punkt wyjścia, nie zastępstwo projektu.

Jeśli projektant nie załączył tabeli zbrojenia dozbrojeniowego w dokumentacji, warto poprosić o pisemne uzupełnienie przed wylaniem nadbetonu. Na budowie wielokrotnie widywałem sytuacje, gdzie ekipa montowała jedynie siatkę przypodporową, pomijając zbrojenie rozdzielcze w środku przęsła, efektem były rysy prostopadłe do żeber już po pierwszym sezonie grzewczym.

Zbrojenie rozdzielcze i nadpodporowe jak nie pomylić stref?

Zbrojenie nadpodporowe układa się w pasie przylegającym do wieńców, zarówno prostopadłych, jak i równoległych do kierunku żeber. Szerokość tego pasa wynosi zwykle 1/4 rozpiętości przęsła, nigdy mniej niż 1 m od krawędzi. Tu stosuje się siatkę z drutu Ø 4 mm o oczkach 20×20 cm albo pojedyncze pręty Ø 10 mm, wybór zależy od grubości stropu i wielkości obciążeń. W stropie o grubości 16 cm siatka lepiej wypełnia płytką warstwę nadbetonu. Przy 18-20 cm można już komfortowo poprowadzić pojedyncze pręty z zachowaniem wymaganej otuliny.

Długość prętów nadpodporowych wynosi najczęściej 1,3-1,4 m. Siatka powinna zachodzić na sąsiednie arkusze na minimum 30 cm, a jej końce trzeba zakotwić w wieńcach przez zagięcie lub przyspawanie do prętów głównych. Bez tego zakotwienia siatka pracuje jak luźna wkładka, nieprzenosząca siły rozciągającej na podporę. Na budowach spotykałem wykonawców, którzy układali siatkę „na styk" z kształtką wieńcową, po zdjęciu deskowania taki detal kończy się zwykle rysą w narożniku już w pierwszym roku użytkowania.

Zbrojenie rozdzielcze, zwane też scalającym, ma zupełnie inną rolę. Jego zadaniem nie jest przenoszenie momentu zginającego, lecz wymuszenie współpracy sąsiednich żeber panelowych w jedną tarczę. Układa się je prostopadle do żeber, zwykle w rozstawie co 3 m wzdłuż płyty, w warstwie nadbetonu. W praktyce stosuje się podwójne pręty Ø 10 mm albo siatkę z drutu Ø 4 mm. Pozycja musi zapewnić otulinę zgodną z projektem (zwykle 15-20 mm od górnej krawędzi nadbetonu) oraz pewne oparcie na żebrach panelowych, bez podparcia zbrojenie ugina się pod ciężarem betonu i traci swoją funkcję.

Kiedy żebro wzmacniające zamiast zwykłego dozbrojenia?

Ściana działowa ustawiona równolegle do żeber, o długości powyżej 4 m, wymaga lokalnego wzmocnienia stropu w formie żebra ukrytego w nadbetonie. Żebro takie zbroi się czterema prętami Ø 10 mm (dwa na dole, dwa na górze) zamkniętymi strzemionami Ø 6 mm w rozstawie co 25 cm. Dodatkowo wzdłuż żebra układa się zbrojenie rozdzielcze poprzeczne, pręty Ø 8 mm co 25 cm lub siatkę Ø 4 mm.

Długość prętów rozdzielczych nie może być mniejsza niż 160 cm po obu stronach osi żebra. Minimalna grubość nadbetonu nad panelem wynosi 4 cm, ale w rejonie żebra wzmacniającego warto ją zwiększyć do 6 cm, by zmieścić wszystkie warstwy zbrojenia bez straty otuliny.

Konsekwencje pomylenia tych dwóch stref są różne, ale równie poważne. Brak zbrojenia nadpodporowego objawia się rysami w strefie przypodporowej i ugięciami krawędzi. Brak zbrojenia rozdzielczego, rysami równoległymi do żeber, w środku przęsła, często o przebiegu zaskakująco regularnym co 2,5-3 m.

Najczęstsze błędy przy zbrojeniu stropu podwójną siatką

Najczęstsze błędy wynikają z pośpiechu i złej komunikacji między projektantem a ekipą. Pierwszym jest pominięcie zakotwienia siatki nadpodporowej w wieńcach, arkusz leży na kształtkach, ale nie ma żadnego połączenia z prętami wieńca. Betonowany nadbeton nie przeniesie wtedy siły rozciągającej z momentu ujemnego, a wieńce pracują jakby ich tam nie było.

Drugi błąd to niewłaściwa otulina. Praktyka pokazuje, że ekipy albo kładą zbrojenie bezpośrednio na panelu (otulina zerowa, ryzyko korozji), albo na podkładkach dystansowych zbyt wysokich, przez co siatka „pływa" w środku nadbetonu. Poprawna otulina dla zbrojenia górnego w stropie panelowym wynosi 15-20 mm; dla żebra wzmacniającego, 25 mm.

Trzeci problem to brak dozbrojenia pod ścianami działowymi, które w trakcie budowy „przesunęły się" względem pierwotnego projektu. Ściana z bloczków silikatowych o długości 3,5 m i wadze około 350-450 kg/m² to obciążenie, którego panel TERIVA PANEL bez żebra wzmacniającego po prostu nie uniesie w dłuższym okresie. Koszt dozbrojenia to zwykle 80-150 zł za metr bieżący żebra, wielokrotnie mniej niż naprawa pękniętego tynku po roku użytkowania.

Czwartym błędem, mniej oczywistym, jest użycie stali niskiej klasy bez atestu. Do zbrojenia górnego w stropie panelowym stosuje się stal klasy minimum AIIIN (B500SP) wg PN-EN 10080. Druty „z odzysku" lub pręty bez oznaczeń producenta mają zwykle niższą granicę plastyczności i nie gwarantują zachowania ciągliwości w strefie przypodporowej.

Checklista wykonawcy przed betonowaniem nadbetonu

• Siatka Ø 4 mm ułożona w pasach nadpodporowych o szerokości min. 1 m
• Zakłady siatki minimum 30 cm, kotwienie w wieńcach prostopadłych i równoległych
• Pręty Ø 10 mm nad podporami ścian nośnych, długość 1,3-1,4 m
• Zbrojenie rozdzielcze co 3 m wzdłuż płyty, wsparte na żebrach panelowych
• Żebra wzmacniające pod ścianami działowymi > 4 m, zbrojone 4× Ø 10 + strzemiona Ø 6 co 25 cm
• Otulina górna 15-20 mm (25 mm przy żebrach), podkładki dystansowe rozmieszczone co 50-70 cm
• Atest stali (klasa B500SP lub wyższa) zachowany do odbioru

Orientacyjne zużycie stali przy różnych wariantach dozbrojenia

Kiedy NIE stosować danego wariantu?

Siatki z drutu Ø 4 mm nie używa się w stropach o grubości ponad 22 cm, otulina robi się zbyt duża, a nośność pojedynczego drutu zbyt mała. Pojedynczych prętów Ø 10 mm nie stosuje się w strefach narażonych na rozwarstwienie betonu (np. przy krawędziach tarasów), gdzie lepiej sprawdza się siatka. Żeber wzmacniających nie montuje się w stropach o rozpiętości poniżej 3,5 m, ich sztywność byłaby większa niż sąsiednich paneli, co prowadzi do koncentracji naprężeń i rys.

Kiedy poprosić o pomoc projektanta

Każde odstępstwo od dokumentacji projektowej, przesunięcie ściany działowej, zmiana materiału podłogi z lekkiej na ciężką, dołożenie kominka lub słupa więźby dachowej na stropie panelowym, to sygnał, że potrzebna jest ponowna kalkulacja. Inżynier konstruktor zweryfikuje, czy istniejące zbrojenie fabryczne i planowane dozbrojenie wystarczy, czy konieczne jest dodatkowe żebro albo wymiana fragmentu płyty.

Warto pamiętać, że pojęcie „dodatkowe zbrojenie stropu TERIVA PANEL" obejmuje kilka różnych rozwiązań technicznych, nie tylko podwójną siatkę. Wybór właściwego zależy od rozpiętości, obciążeń i klasy betonu nadbetonu (zwykle C20/25 lub C25/30). Na budowie bez dokumentacji projektowej żadna z tych decyzji nie powinna być podejmowana „na oko", zbyt wysokie stawki: bezpieczeństwo użytkowników i trwałość całego budynku.

Jeżeli w dokumentacji brakuje schematu dozbrojenia, pierwszym krokiem jest kontakt z projektantem lub dostawcą systemu stropowego w celu uzyskania aktualnych wytycznych producenta. W praktyce inwestorzy indywidualni mogą też skorzystać z płatnych konsultacji w biurach projektowych, koszt takiej opinii to zwykle 200-500 zł, a pozwala uniknąć błędów wartych wielokrotnie więcej.

Źródła i normy

• PN-EN 1992-1-1 (Eurokod 2): projektowanie konstrukcji z betonu, część 1-1
• PN-EN 10080: stal do zbrojenia betonu, spajalna stal zbrojeniowa B500
• PN-EN 15037-1: prefabrykowane elementy stropowe z betonu, belki sprężone
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późn. zm.)
• Karty techniczne i instrukcje montażowe systemów stropowych panelowych dopuszczonych do obrotu na rynku polskim
