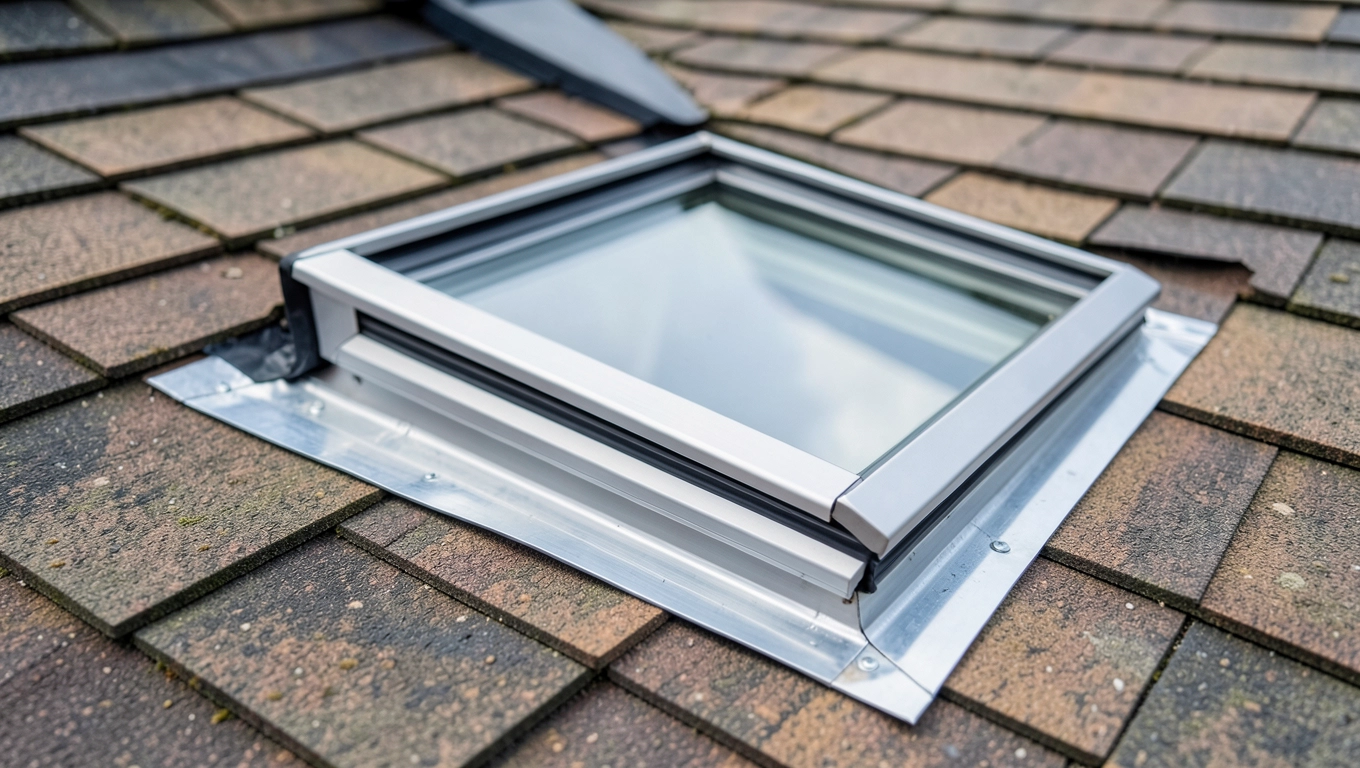

Kołnierz okna dachowego Roto – jaki wybrać, żeby dach nie przeciekał?

Kołnierz okna dachowego Roto to jedyny element, który łączy ramę okienną z połacią dachu w sposób naprawdę szczelny i odporny na lata eksploatacji. Bez niego nawet najlepsze okno przecieka przy pierwszym mocniejszym deszczu, a w skrajnych przypadkach prowadzi do zawilgocenia ocieplenia i uszkodzenia konstrukcji. W kolejnych akapitach rozbieramy na czynniki pierwsze wszystkie serie producenta, różnice między EDS, EDL i EFF oraz praktyczny dobór do konkretnego pokrycia, żeby zakup był przemyślany, a nie zgadywany.

• Kołnierz Roto Designo i RotoQ serie dopasowane do pokrycia dachu
• Kołnierz do okna dachowego Roto dobór rozmiaru i kompatybilność z oknem
• Kołnierz Roto EDS, EDL czy EFF? Różnice, które decydują o szczelności
• Czego kołnierz nie toleruje sytuacje, w których montaż kończy się problemami

Kołnierz Roto Designo i RotoQ serie dopasowane do pokrycia dachu

Roto od lat produkuje dwa równoległe systemy okienne, a do każdego z nich powstała osobna rodzina kołnierzy. Linia RotoQ (okna oznaczone symbolem Qx) to propozycja do nowoczesnych dachów, w których liczy się szybki montaż i wysoka estetyka. Z kolei Designo (okna z oznaczeniem R4, R7, R8) to rozwiązanie dla bardziej wymagających inwestorów, oczekujących ponadstandardowej izolacyjności i bogatszego pakietu termo.

W obrębie tych dwóch systemów spotkamy łącznie ponad 500 wariantów kołnierzy. Różnią się one typem pokrycia (płaskie, profilowane, wysokoprofilowane), rozmiarem okna (od 54×78 do 134×160 cm) oraz przeznaczeniem do montażu pojedynczego, pary lub zespołu 3×1. Tak duża rozdzielczość podziału sprawia, że niemal każde polecane połączenie okna z dachówką ma swój ściśle przypisany kołnierz.

Ceny wahają się od około 285 zł netto za najprostszy kołnierz do pokryć płaskich w popularnym rozmiarze 78×118, przez 700-900 zł za wersję profilowaną, aż po około 4700 zł brutto za zestaw do zespołu 3×1 z pełnym pakietem termo i folią paroizolacyjną. Różnica w cenie wynika z ilości użytego aluminium, grubości blachy oraz obecności dodatkowych fartuchów bocznych i rynienki odprowadzającej skropliny.

Kluczowe elementy budowy

Każdy kołnierz Roto składa się z kilku warstw współpracujących ze sobą. Rynienka górna zbiera wodę spływającą po dachu powyżej okna i kieruje ją na boki, z dala od ramy. Dwa fartuchy boczne prowadzą wilgoć wzdłuż ościeżnicy, a dolna część zachodzi na pokrycie w taki sposób, żeby woda spływała grawitacyjnie, bez kontaktu z oknem.

Uszczelki EPDM na krawędziach kołnierza odpowiadają za docisk do pokrycia. Działają one na tej samej zasadzie co uszczelka kominowa: dopasowują się do nierówności dachówki i kompensują ruchy termiczne blachy w cyklu dzień-noc. Jeśli uszczelka jest zbyt twarda lub źle dociśnięta, mikroszczeliny powstają już po pierwszej zimie.

Opcjonalny pakiet termo (XDK dla Designo, XDP dla RotoQ) stanowi ramę z tworzywa XPS, którą zakłada się na obwodzie okna przed montażem kołnierza. Eliminuje ona mostki termiczne w najsłabszym punkcie styku ramy z konstrukcją dachu. W domach pasywnych i energooszczędnych pominięcie tego pakietu oznacza straty rzędu 0,2-0,4 W/m²K, a to w skali roku daje kilkaset kilowatogodzin niepotrzebnie zużytego ciepła.

Kołnierz do okna dachowego Roto dobór rozmiaru i kompatybilność z oknem

Wymiar kołnierza zawsze odpowiada wymiarowi okna w świetle ramy. Jeśli okno ma 78×118 cm, taki sam kod widnieje na pudełku kołnierza. Próba łączenia okna 78×118 z kołnierzem 94×118 skończy się wygięciem blachy i utratą szczelności na górnej krawędzi, gdzie woda zbiera się najintensywniej.

Przy oknach zespolonych sprawa wygląda inaczej. Model Rx231A14 to zespół trzech okien w jednej ramie, a Roto dostarcza do niego kołnierz oznaczony odpowiednim kodem, uwzględniającym nie tylko wymiar, ale też liczbę słupków pionowych. Zespół 2×1 (Rx221A14) wymaga dwóch wariantów kołnierza w zależności od tego, czy okna sąsiadują bokiem, czy stoją jedno nad drugim.

Z tabeli wynika prosta reguła: kołnierz przejmuje kod okna, do którego jest przeznaczony, i dodaje przedrostek serii (ECx, EDx, EFF, EDS). Inwestorzy często pytają, czy da się kupić kołnierz uniwersalny odpowiedź brzmi: nie, bo każda seria okna ma inny kąt montażu i inny obrys ramy, do którego dopasowane są fartuchy boczne.

Łączenie kołnierza jednej marki z oknem innego producenta bywa pokusą, bo cena różni się czasem o 40%. Skutek takiej podmiany to utrata gwarancji na całe okno oraz co gorsza brak kompensacji ruchów termicznych ramy. Aluminium kołnierza Roto ma współczynnik rozszerzalności dobrany do profili ościeżnicy tego samego producenta, dlatego mieszanie systemów kończy się mikropęknięciami w uszczelce.

Szybki sprawdzian przed zakupem

• Typ pokrycia: płaskie (łupek, gont bitumiczny), profilowane (dachówka do 5 cm), wysokoprofilowane (powyżej 5 cm), blacha na rąbek.
• Rozmiar okna w świetle ościeżnicy kod z tabliczki znamionowej.
• Typ montażu: solo, zespół 2×1, zespół 3×1.
• Czy potrzebny pakiet termo (ramka XDK lub XDP).
• Czy okno sąsiaduje z innym oknem lub kominem wymaga wtedy kołnierza kombi.

Kołnierz Roto EDS, EDL czy EFF? Różnice, które decydują o szczelności

Trzy oznaczenia, które najczęściej widnieją na produktach Designo, oznaczają konkretne profile współpracy z pokryciem. EDS (Standard) przeznaczony jest do pokryć płaskich, takich jak łupek naturalny, gont bitumiczny czy blacha płaska. Jego fartuchy boczne są niskie i ściśle przylegają do połaci, dzięki czemu nie odkształcają się pod naporem wiatru.

EDL (Low) obsługuje pokrycia profilowane o wysokości fali do 5 cm, czyli większość dachówek ceramicznych i betonowych w popularnych formatach. Fartuchy EDL są wyższe i zaginane pod kątem, który odwzorowuje kształt typowej dachówki zakładkowej. Woda spływająca po dachu trafia na fartuch, skąd grawitacyjnie kierowana jest na dachówki poniżej okna, zanim zdąży dotrzeć do ościeżnicy.

EFF (High) to odpowiedź na pokrycia wysokoprofilowane dachówki typu karpiówka, dachówki romańskie czy płyty włóknocementowe o profilu powyżej 5 cm. Fartuch EFF ma największą powierzchnię i wzmacnianą krawędź, bo musi stabilnie oprzeć się na wysokich grzbietach pokrycia. Próba zastosowania kołnierza EFF do łupka zakończy się klinowaniem i podnoszeniem fartucha przez wiatr, więc zamiana w drugą stronę nigdy nie wchodzi w grę.

Porównanie serii w jednym miejscu

Z tabeli wynika, że EDS jest najtańszy, ale zarazem najmniej uniwersalny. Ktoś, kto planuje w przyszłości wymianę pokrycia na bardziej profilowane, powinien od razu wybrać EFF lub EDL, bo różnica w cenie zwraca się przy pierwszej modernizacji dachu, kiedy nie trzeba demontować okna i montować nowego kołnierza.

Przykład decyzji zakupowej

Dachówka ceramiczna Kreator o profilu 6 cm, okno Designo R79 w rozmiarze 78×118. Najpierw trzeba zmierzyć realną wysokość fali dachówki instrukcja montażowa mówi o 6 cm, ale w praktyce tolerancja wynosi ±0,5 cm. Przy 6,5 cm jedynym sensownym wyborem jest EFF R79 218, ponieważ EDL zaczyna przeciekać na krawędzi fartucha właśnie w takich granicznych przypadkach.

Do tego dochodzi folia paroizoprzepuszczalna w dachu Kreatora z membraną wysokoparoprzepuszczalną folia dodatkowa jest zbędna, ale w dachu z pełnym deskowaniem i papą termozgrzewalną staje się obowiązkowa. Roto produkuje ją jako osobny element o kodzie zaczynającym się od ZRO, kompatybilny z każdą serią EDS/EDL/EFF.

Czego kołnierz nie toleruje sytuacje, w których montaż kończy się problemami

Kołnierz okna dachowego nie wybacza trzech błędów wykonawczych. Pierwszy to montaż na mokrym lub brudnym pokryciu. Ziarna piasku między fartuchem a dachówką działają jak drobne kruszywo ścierne i w ciągu kilku sezonów przecinają uszczelkę EPDM.

Drugi błąd to brak zachowania zakładek pokrycia. Fartuch boczny kołnierza musi wejść pod dachówkę położoną wyżej i wyjść ponad dachówkę położoną niżej. Jeśli dekarz ułoży dachówki od dołu do góry i na końcu założy okno, często okazuje się, że pokrycie trzeba rozebrać na pół metra w trzech rzędach wokół okna. To normalna procedura, ale wymaga od ekipy świadomego planowania kolejności robót.

Trzeci błąd to dobór kołnierza bez sprawdzenia kąta nachylenia połaci. Dla dachów o spadku 15°-90° Roto produkuje identyczne kołnierze. Przy spadku 12°-14° konieczna jest wersja do dachów płaskich (kąt 5°-15°), bo woda spływa wolniej i potrzebuje szerszej rynienki odwadniającej. Przy spadku powyżej 90° (ściana pionowa) okno Roto montuje się w specjalnym kołnierzu do elewacji, a standardowy kołnierz dachowy traci sens.

Najczęstsze pytania, które padają przy zakupie

Czy da się zamontować kołnierz Roto bez pakietu termo? Tak, ale przy oknach Designo R7 i R8 parametry termiczne okna w kartotece katalogowej obowiązują właśnie z pakietem. Bez niego Uw okna rośnie średnio o 0,3 W/m²K, a w domach z rekuperacją przekłada się to na konieczność większej mocy grzewczej.

Jak często wymieniać kołnierz? Producent udziela 15-letniej gwarancji na szczelność, ale w praktyce kołnierz pracuje tyle co pokrycie, czyli 30-50 lat. Przy dachówce ceramicznej zwykle wymienia się najpierw pokrycie (po 60-80 latach), a kołnierz demontuje się dopiero przy okazji wymiany okna.

Czy kołnierz EDS nadaje się do dachówki? Nie. EDS przeznaczony jest wyłącznie do pokryć płaskich. Zastosowanie EDS do dachówki profilowanej powoduje podwinięcie fartucha przez wiatr i utratę szczelności w ciągu pierwszego sezonu.

Przy wycenie całego okna warto pamiętać o trzech pozycjach: sam kołnierz, pakiet termo (XDK/XDP) i folia paroizolacyjna. Dekarze często pomijają ostatni element w ofercie, a bez niego okno nie spełnia warunków gwarancji producenta.

Dobór kołnierza warto zacząć od trzech stałych: kodu okna, kąta spadku połaci oraz typu pokrycia zmierzonego w najwyższym miejscu fali. Te trzy informacje jednoznacznie wskazują serię (EDS, EDL, EFF lub RotoQ ECx) i pozwalają zawęzić wybór z kilkuset pozycji do trzech-czterech konkretnych wariantów cenowych.

Kolejny krok to decyzja o pakiecie termo. W dachach energooszczędnych i pasywnych jest on obowiązkowy bez niego parametry okna nie odpowiadają wartościom z tabliczki znamionowej. W dachach modernizowanych, gdzie okno wymieniane jest po 20 latach eksploatacji, pakiet termo bywa pomijany, jeśli priorytetem jest obniżenie kosztu inwestycji.

Ostatnia warstwa decyzji dotyczy folii paroizolacyjnej i kołnierza paroprzepuszczalnego. Pierwsza chroni ocieplenie od strony wnętrza przed wilgocią z pomieszczenia, druga odprowadza parę wodną na zewnątrz połaci. Razem tworzą zamknięty obwód, w którym okno dachowe zachowuje parametry termoizolacyjne niezależnie od pory roku.

Kołnierz okna dachowego Roto to element, w którym producent skupił całe wieloletnie doświadczenie w jednym, precyzyjnie ukształtowanym arkuszu aluminium. Prawidłowy dobór serii (EDS, EDL lub EFF) oraz rozmiaru zgodnego z kodem okna daje szczelność na dekady, a błędny wybór ujawnia się zazwyczaj dopiero po pierwszej zimie kiedy koszty naprawy wielokrotnie przewyższają kwotę zaoszczędzoną na tańszym zamienniku.
