Płyta PIR na strop drewniany – jak ocieplić, by nie żałować?
Jaką grubość płyty PIR wybrać na strop drewniany?
Strop drewniany rządzi się swoimi prawami. Pracuje pod obciążeniem, reaguje na zmiany wilgotności, a przy tym ma ograniczoną nośność w stosunku do stropu betonowego. Płyta PIR (poliizocyjanurat) świetnie wpisuje się w te warunki, ponieważ łączy niską lambdę 0,022 W/(m·K) z masą rzędu 30-32 kg/m² dla grubości 100 mm. Cienka, a przy tym twarda i stabilna wymiarowo.
- Jaką grubość płyty PIR wybrać na strop drewniany?
- Montaż płyty PIR na strop drewniany krok po kroku
- PIR na stropie drewnianym pod ogrzewanie podłogowe
- Płyta PIR a styropian na stropie drewnianym: co lepiej izoluje?
W praktyce na strop drewniany w polskim klimacie (strefy III i IV wg PN-EN 12831) sprawdza się zakres 80-150 mm. Grubość poniżej 80 mm nie domyka wymagań termicznych dla podłogi nad nieogrzewaną piwnicą, a powyżej 150 mm wchodzimy w strefę, gdzie opłacalność PIR-a spada na rzecz tańszego styropianu.
| Grubość PIR | Lambda efektywna | Odpowiednik styropianu EPS | Zastosowanie |
|---|---|---|---|
| 50 mm | 0,022 | ~85 mm | Strop międzykondygnacyjny ocieplany od spodu |
| 80 mm | 0,022 | ~135 mm | Strop nad piwnicą nieogrzewaną |
| 100 mm | 0,022 | ~170 mm | Strop nad przejazdem, garażem |
| 120 mm | 0,022 | ~200 mm | Strop nad zimnym poddaszem |
| 150 mm | 0,022 | ~250 mm | Strop na poddaszu użytkowym |
Odpowiednik styropianu wynika z prostego przeliczenia, bo lambda EPS 038 to około 0,038 W/(m·K). Przy identycznym oporze cieplnym R grubość rośnie proporcjonalnie. PIR o grubości 100 mm daje R ≈ 4,55 m²·K/W, styropian 038 o grubości 170 mm daje niemal to samo.
Grubość dobrać do konkretnej sytuacji budynku, a nie „na zapas". Na stropie międzykondygnacyjnym w ogrzewanym domu wystarczy 50-80 mm. Nad garażem lub przejazdem potrzeba minimum 100 mm, bo tam mostki termiczne kradną ciepło najszybciej.
Warto też sprawdzić nośność istniejącego stropu drewnianego. PIR z wylewką anhydrytową 50 mm i posadzką pływań 7 mm to dodatkowe 110-130 kg/m². Stary strop belkowy na to nie zawsze pozwoli, ale nowszy strop z drewna klejonego BSH lub warstwowego LVL udźwignie takie obciążenie bez problemu.

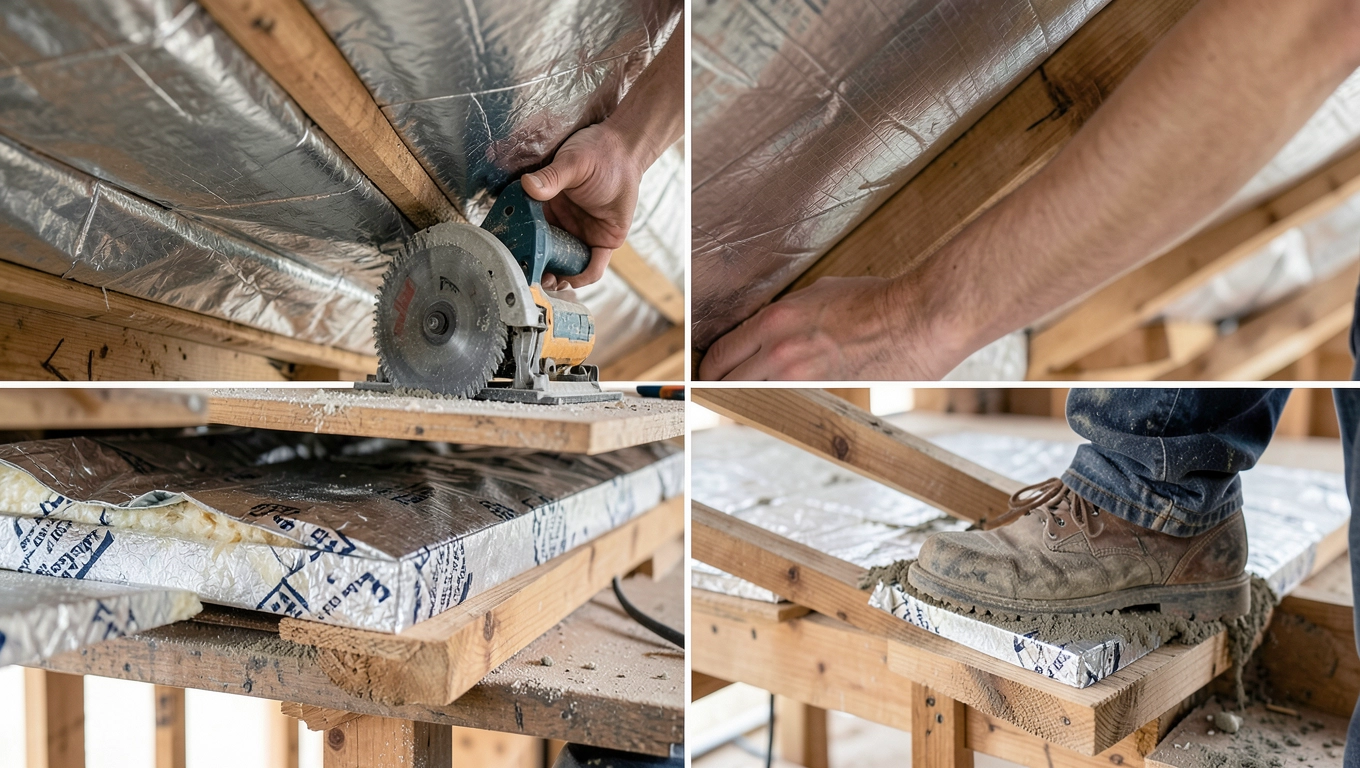

Montaż płyty PIR na strop drewniany krok po kroku
Sekwencja prac na stropie drewnianym różni się od tej na betonie. Drewno wymaga warstwy rozdzielającej, innego mocowania mechanicznego i ostrożności przy chodzeniu po płytach przed wylaniem wylewki.
Przygotowanie podłoża
Pierwszy krok to inspekcja stanu belek i desek szalunkowych. Wszelkie ślady grzybów, pleśni, zawilgocenia trzeba usunąć i potraktować impregnatem grzybobójczym. Zaschnięty, czysty strop to absolutne minimum. Płyta PIR nie przepuszcza pary, więc wilgoć zamknięta w drewnie zacznie się kondensować od spodu i robić kuku.
Ułożenie folii paroizolacyjnej
Bezpośrednio na deski szalunkowe (lub płyty OSB) kładzie się folię PE o grubości minimum 0,2 mm z zakładkami 15-20 cm i sklejeniem taśmą. Folia chroni drewno przed wilgocią resztkową z wylewki, a wylewkę przed migracją pary z dolnych kondygnacji. To fizycznie bariera dla dyfuzji pary wodnej.
Układanie płyt PIR
Płyty układa się krawędź w krawędź z zamkiem typu pióro-wpust (TAG) lub schodkowym (LAP), żeby wyeliminować mostki liniowe na stykach. Przy stropie drewnianym najczęściej sprawdza się frez TAG, bo sztywność połączenia jest wyższa. Płyty przycina się zwykłą piłą do drewna, bez specjalistycznych narzędzi.
Przy ścianach zostawia się szczelinę dylatacyjną 10-15 mm, którą wypełnia pianka niskoprężna. PIR nie powinien dotykać ściany na sztywno, bo drewno ścian i wylewka nad PIR-em pracują inaczej. Pianka elastycznie przejmuje ten ruch i nie dopuszcza do pękania posadzki.
Wylewka
Na płyty PIR wylewa się wylewkę cementową (min. 50 mm) lub anhydrytową (min. 35 mm). Wylewka rozkłada obciążenia punktowe na izolację i jednocześnie stanowi warstwę akumulacyjną ciepła. Przed wylewką kładzie się folię budowlaną, która chroni PIR przed alkaliczami z zaprawy.
Nie chodzi się po płytach PIR tuż przed wylewką w mokrych butach ani po intensywnych opadach. Mokra powierzchnia aluminiowej okładziny staje się śliska i niebezpieczna. Mokra płyta PIR pod wylewką nie straci właściwości, ale bezpieczeństwo ekipy to inna sprawa.
Dojrzewanie wylewki
Wylewka cementowa schnie 28 dni, anhydrytowa około 7 dni. Przez ten czas trzeba utrzymywać temperaturę powyżej 15°C i unikać przeciągów. Zbyt szybkie schnięcie powoduje spękania, które przenoszą się potem na posadzkę.

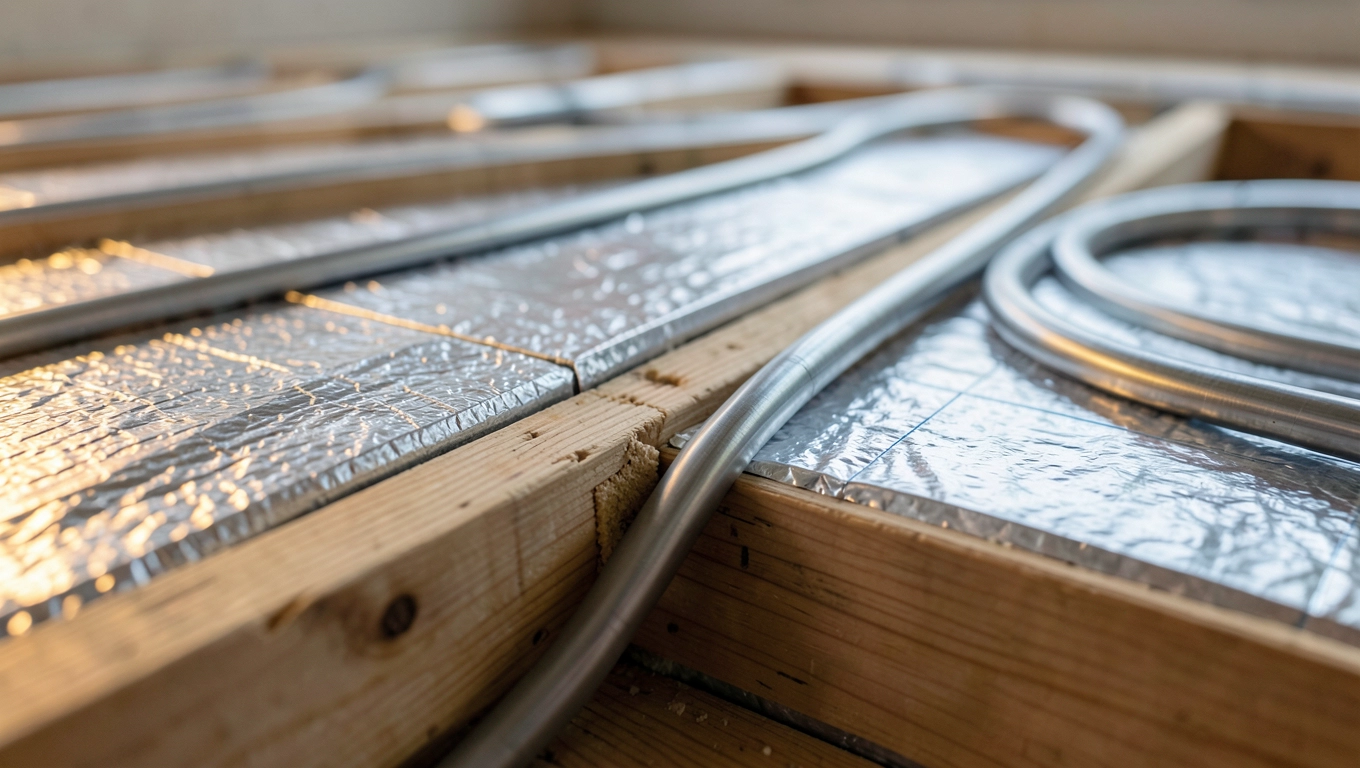

PIR na stropie drewnianym pod ogrzewanie podłogowe
Połączenie ogrzewania podłogowego z izolacją PIR na stropie drewnianym daje najlepszy efekt, jaki da się osiągnąć w budownictwie mieszkaniowym bez grubej wylewki. Niska lambda PIR sprawia, że ciepło z rur PEX/AL-PEX idzie w górę do pomieszczenia, a nie w dół w strop.
Dlaczego PIR działa tu lepiej niż styropian
Przy lambdzie 0,022 zamiast 0,038 zyskujesz tę samą izolacyjność przy blisko dwukrotnie mniejszej grubości. Na stropie drewnianym o ograniczonej wysokości kondygnacji (stare kamienice, adaptacje poddaszy) to zasadnicza różnica. 100 mm PIR-a plus wylewka z rurkami mieści się tam, gdzie styropian wymagałby 170 mm i wypychałby układ poza obrys.
Układ rurek grzewczych
Rurki ogrzewania podłogowego (najczęściej PEX 16 lub AL-PEX 16) rozkłada się bezpośrednio na płytach PIR, mocując je klipsami do warstwy folii lub specjalnymi matami systemowymi. Rozstaw rurek 15-20 cm w strefie brzegowej, 20-25 cm w środku pomieszczenia. Rozstaw drobniejszy podnosi komfort, ale zwiększa zużycie materiału.
| Parametr | PIR 100 mm | Styropian EPS 038 170 mm |
|---|---|---|
| Lambda [W/(m·K)] | 0,022 | 0,038 |
| Opór cieplny R [m²·K/W] | 4,55 | 4,47 |
| Grubość całkowita | 100 mm | 170 mm |
| Zysk wysokości | +70 mm | 0 |
| Temperatura podłogi przy 28°C czynnika | 26-27°C | 26-27°C |
Efektywna temperatura podłowy zależy od oporu wylewki i wykończenia, nie od samej izolacji. PIR zapobiega stratom w dół, ale komfort cieplny stopy kształtuje wylewka i warstwa wykończeniowa.
Unikanie błędów
Najczęstszy błąd to rezygnacja z pianki dylatacyjnej przy ścianach, bo „przecież wylewka i tak skurczy się równomiernie". Nie skurczy się, jeśli pomieszczenie ma kształt litery L lub powierzchnię powyżej 20 m². Dylatacja obwodowa jest obowiązkowa, bo kompensuje ruchy termiczne wylewki ogrzewanej do 28-35°C.
Kolejna pułapka to brak próby ciśnieniowej rurek przed wylaniem wylewki. Ciśnienie 6 bar przez 24 godziny wykrywa nieszczelności na klipsach i połączeniach. Po wylaniu wylewki naprawa nieszczelnej rurki oznacza kucie posadzki. Ekstra dzień na próbę oszczędza tygodnia na remont.

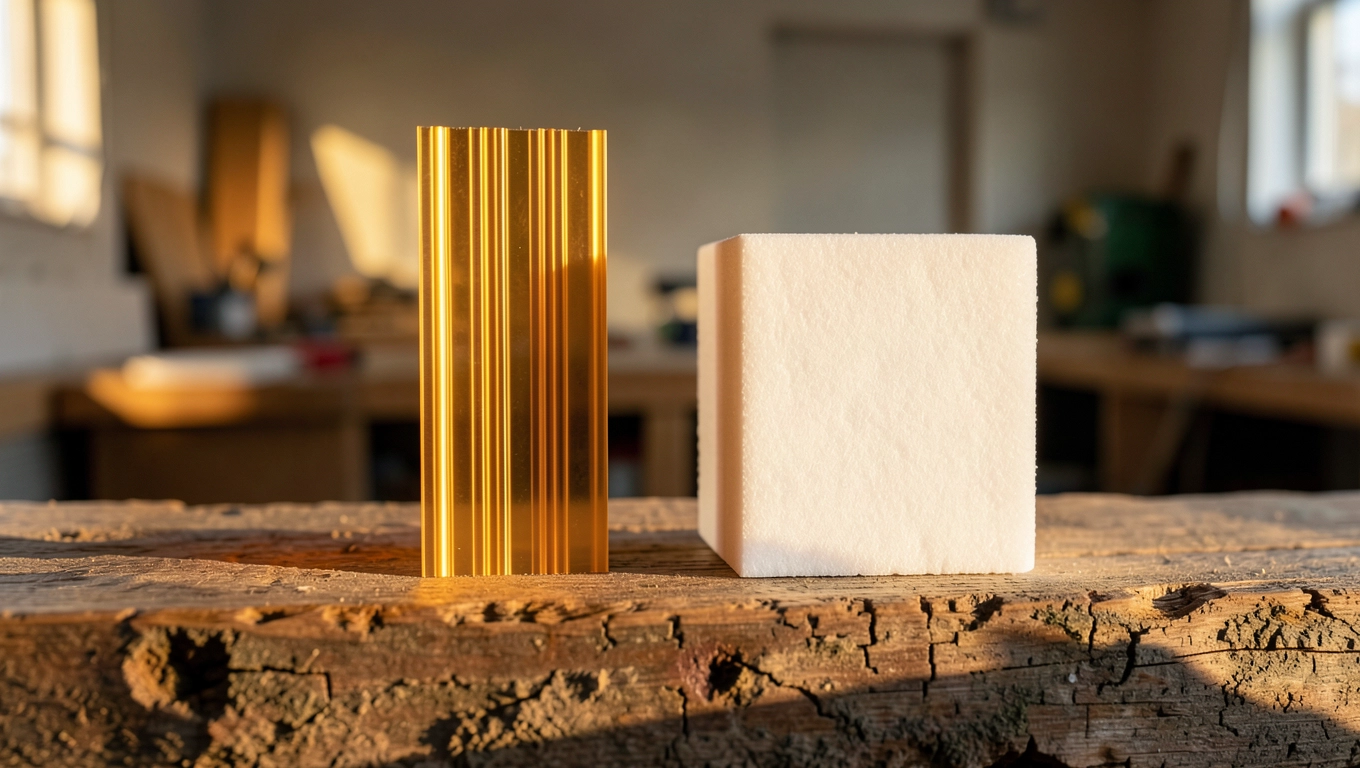

Płyta PIR a styropian na stropie drewnianym: co lepiej izoluje?
Krótka odpowiedź: PIR izoluje lepiej przy mniejszej grubości. Dłuższa odpowiedź wymaga porównania kilku parametrów, które robią różnicę na stropie drewnianym.
Przewodność cieplna
Lambda 0,022 kontra 0,038 to najważniejsza różnica. Przy tej samej grubości PIR oddaje do pomieszczenia o 42% więcej ciepła, które normalnie uciekłoby przez strop. W skali roku na typowym domu 120 m² przekłada się to na 600-900 kWh oszczędności.
Waga i obciążenie stropu
PIR o gęstości 30-32 kg/m³ jest czterokrotnie lżejszy od EPS 100. Na stropie drewnianym, gdzie każdy dodatkowy kilogram mnoży się przez metraż, ma to znaczenie. 100 m² podłogi z 10 cm PIR waży 300 kg, z 17 cm styropianu już 510 kg. Strop belkowy o rozstawie co 80 cm to wytrzyma, ale w starym budownictwie oszczędność masy bywa kluczowa.
Odporność na wilgoć
PIR z okładziną aluminiową nie nasiąka wodą. Styropian technicznie też ma niską nasiąkliwość (2-4%), ale przy długim kontakcie z wilgocią traci właściwości izolacyjne i staje się pożywką dla grzybów. Na stropie drewnianym, gdzie ryzyko zawilgocenia z dołu jest realne, zamknięta struktura PIR-a działa jak bufor.
Ognioodporność
PIR ma klasę E (Euroclass) i samogasnący charakter. Styropian bez dodatków trudnopalnych to klasa F. Na stropie drewnianym w budynku wielorodzinnym różnica bywa istotna, bo straż pożarna sprawdza reakcję na ogień warstw podłogi.
| Cecha | PIR | EPS 038 | XPS |
|---|---|---|---|
| Lambda [W/(m·K)] | 0,022 | 0,038 | 0,029-0,036 |
| Gęstość [kg/m³] | 30-32 | 15-20 | 30-45 |
| Wytrzymałość na ściskanie [kPa] | ≥120 | 60-100 | 200-700 |
| Nasiąkliwość | < 1% | 2-4% | 0,5-1,5% |
| Klasa ogniowa (Euroclass) | E | F | E |
| Zakres temperatur | -60 do +120°C | -50 do +80°C | -60 do +75°C |
| Cena orientacyjna [PLN/m²] | 90-160 | 25-50 | 70-130 |
XPS (polistyren ekstrudowany) bywa rozważany jako alternatywa, ale jego przewaga nad styropianem jest mniejsza niż PIR-a. Gęstość i twardość wyższe, lambda pośrednia. Na stropie drewnianym wybór między EPS a XPS to kwestia budżetu, między EPS a PIR to kwestia grubości i masy.
Kiedy styropian wygrywa
Przy budżecie ograniczonym do minimum PIR nie ma szans. 25-50 PLN/m² za EPS kontra 90-160 PLN/m² za PIR to różnica, która na dużym metrażu sięga kilkunastu tysięcy złotych. Na stropie o nośności absolutnie pewnej, gdzie można pozwolić sobie na 200 mm izolacji, styropian nadal ma sens ekonomiczny.
Są też sytuacje, gdy styropian wygrywa z przyczyn wykonawczych. Nie wymaga ochrony przed UV, nie reaguje z rozpuszczalnikami organicznymi, toleruje chropowate podłoże. Na budowie remontowej, gdzie ekipa nie zawsze dba o detale, prostota EPS bywa atutem.
Ekologia i utylizacja
PIR powstaje z poliuretanu, którego recykling jest trudny. Spalanie PIR w domowych piecach to realny problem, bo wydziela toksyczne gazy. EPS można oddać do punktów recyklingu styropianu, których w Polsce przybywa. Wybór PIR-a na stropie drewnianym niesie za sobą odpowiedzialność za utylizację na etapie rozbiórki za 30-50 lat.
Akustyka
PIR nie jest wprawdzie izolatorem akustycznym klasy premium, ale jego sztywność i masa powierzchniowa 9-10 kg/m² dla grubości 100 mm dają pewne tłumienie odgłosów kroków. W połączeniu z wylewką pływającą na macie akustycznej zysk na komforcie jest odczuwalny. Styropian pod wylewką akustycznie pracuje podobnie, ale jego sprężystość może przenosić drgania zamiast je tłumić.
W bloku wielorodzinnym warto pod wylewkę dodać matę akustyczną z wełny mineralnej 20-30 mm, niezależnie od wyboru izolacji termicznej. PIR chroni przed ucieczką ciepła, mata chroni przed hałasem od sąsiada piętro niżej.
Dlaczego PIR pachnie inaczej
Nowe płyty PIR mają charakterystyczny, lekko słodkawy zapach pochodzący z resztkowego izocyjanianu MDI. Zapach ulatnia się w ciągu 2-4 tygodni po ułożeniu. Przy montażu w domu z wentylacją mechaniczną z odzyskiem ciepła proces przebiega bezproblemowo. W pomieszczeniu szczelnie zamkniętym na kilka dni bywa uciążliwy. Nie jest toksyczny, ale drażni osoby wrażliwe na chemię budowlaną.
Mity o PIR na stropie drewnianym
Część ekip budowlanych utrzymuje, że PIR „nie oddycha" i gnicie drewna pod nim jest pewne. To uproszczenie. Wszystko zależy od prawidłowej wentylacji i paroizolacji od spodu stropu. PIR z folią aluminiową sam w sobie blokuje jedynie 100% pary. Jeśli paroizolacja od dołu jest szczelna, wilgoć nie dotrze do drewna od strony izolacji. Wchodzić może tylko od zewnątrz lub z mokrego montażu.
Inny mit mówi o konieczności wiercenia w PIR pod klipsy do ogrzewania podłogowego. Wiercenie jest zbędne. Klipsy mocuje się do warstwy folii lub zatrzaskuje w specjalnych matach styropianowych podkładanych pod rurki. PIR w tym układzie jest czystą bazą termiczną.
Normy i przepisy
Projektowanie ocieplenia stropu w Polsce reguluje PN-EN 12831 (obciążenie cieplne budynków) oraz Warunki Techniczne (Dz.U. 2022 poz. 1225). Współczynnik U dla stropu nad pomieszczeniem nieogrzewanym wynosi 0,25 W/(m²·K). Dla stropu międzykondygnacyjnego nie ma wymagań minimalnych, ale zaleca się U ≤ 0,30 W/(m²·K). PIR 100 mm daje U ≈ 0,21, styropian 170 mm daje U ≈ 0,22. Oba spełniają normę.
| Element konstrukcji | Wymagany U [W/(m²·K)] | PIR 100 mm | EPS 170 mm |
|---|---|---|---|
| Strop nad piwnicą nieogrzewaną | 0,25 | 0,21 ✓ | 0,22 ✓ |
| Strop nad przejazdem | 0,20 | 0,21 ✗ (potrzeba 110 mm) | 0,22 ✗ (potrzeba 180 mm) |
| Strop międzykondygnacyjny | 0,30 (zalecany) | 0,21 ✓ | 0,22 ✓ |
Przy stropie nad przejazdem 100 mm PIR-a nie wystarcza, ale różnica do wymaganego 110 mm jest minimalna i rozwiązuje się ją przez dodatkowe 10 mm izolacji.
Checklist przed zakupem
Zanim zamówisz płyty PIR na strop drewniany, zrób szybki przegląd:
- Typ pomieszczenia: salon z ogrzewaniem podłogowym czy sypialnia nad piwnicą?
- Rodzaj stropu: belkowy, płyta OSB na legarach, strop klejony warstwowy?
- Dostępna wysokość kondygnacji: ile milimetrów można poświęcić na izolację?
- Ogrzewanie podłogowe: tak czy nie, jaki rozstaw rurek?
- Wilgotność w warstwach stropu: czy jest wełna mineralna, która wymaga paroizolacji?
- Wykończenie posadzki: panele, deski, płytki (zaprawa klejowa wymaga sztywnej wylewki)
Checklist skraca rozmowę z dostawcą i ogranicza ryzyko zakupu zbyt cienkiej lub zbyt grubej płyty. Dla domu pasywnego bez mostków cieplnych wystarczy 80 mm, dla starego domu z nieszczelnym stropem nad nieogrzewaną piwnicą potrzeba 120-150 mm.
Praktyka wykonawcza
Frez pióro-wpust (TAG) sprawdza się przy jednowarstwowym układzie, bo krawędzie są sztywno połączone i nie tworzą szczelin. Frez schodkowy (LAP) daje tę samą szczelność, ale jest łatwiejszy w przycinaniu przy krawędziach. Frez płaski (FIT) stosuje się przy dwuwarstwowym układzie lub przy ogrzewaniu podłogowym, bo wierzchnia płyta nie ma zamka.
Płyty aluminiowe (AL) na stropie drewnianym mają przewagę nad płytami z okładziną z włókniny szklanej. Aluminiowa okładzina odbija promieniowanie cieplne z powrotem do pomieszczenia i stanowi barierę dla pary wodnej. Włóknina przepuszcza parę i wymaga dodatkowej folii od góry.
Nie łączy się PIR-a z rozpuszczalnikami organicznymi (aceton, toluen, ksylen). Reakcja chemiczna niszczy strukturę pianki. Przy klejach do wylewki, zaprawach i klejach do płytek sprawdzaj ich skład. Większość cementowych zapraw jest bezpieczna, ale kleje kontaktowe typu „stretch" mogą zawierać rozpuszczalniki.
Kiedy NIE stosować PIR-a na stropie drewnianym
PIR nie sprawdza się tam, gdzie planowane jest mokre użytkowanie podłogi bez wylewki ochronnej. Bezposrednie klejenie parkietu do PIR-a to zły pomysł, bo brak wylewki eliminuje akumulację ciepła i powoduje punktowe obciążenia. W takiej sytuacji lepszy będzie styropian lub wełna mineralna.
Również w budynkach z aktywną wentylacją grawitacyjną PIR może wymagać dodatkowej wentylacji mechanicznej. Szczelna okładzina aluminiowa hamuje naturalną migrację pary, co w niewentylowanym stropie prowadzi do kondensacji. Każdy projekt z PIR na stropie drewnianym powinien uwzględniać sprawdzoną wentylację lub mechaniczną rekuperację.
PIR nie jest też przyjazny dla majsterkowiczów pracujących w pojedynkę. Ciężkie płyty 2400×1200 mm wymagają dwóch osób do bezpiecznego przenoszenia i układania. Samodzielny montaż może skończyć się urazem kręgosłupa albo uszkodzeniem frezu. Ekipa dwuosobowa z dwoma porządnymi nożami do cięcia to sensowne minimum.
Wycenę dopasowaną do konkretnego metrażu, rodzaju stropu i wymagań termicznych najłatwiej uzyskać u regionalnego dystrybutora PIR po przesłaniu rysunku przekroju podłogi. Dystrybutor na podstawie grubości, typu frezu i ilości zamówienia przygotowuje ofertę z transportem.
Dane techniczne i wartości liczbowe w artykule pochodzą z kart technicznych producentów płyt PIR, normy PN-EN 12831 oraz Rozporządzenia Ministra Rozwoju i Technologii z dnia 20 grudnia 2021 r. zmieniającego rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2022 poz. 1225). Streszczenie wymagań termicznych dla budynków dostępne na stronie Głównego Urzędu Nadzoru Budowlanego: gunb.gov.pl.
