Płyty stropowe kanałowe SPB-2002 – kompletny przewodnik na 2026

Wybór stropu potrafi sparaliżować nawet doświadczonego inwestora. Płyty stropowe kanałowe SPB-2002 to jeden z tych prefabrykatów, o których krąży mnóstwo sprzecznych opinii. Poniżej znajdziesz konkretne liczby, realne różnice wobec Terivy, filigranu i stropu monolitycznego, a także pełną ścieżkę od projektu po montaż bez owijania w bawełnę i bez katalogowego żargonu.

• Czym właściwie są płyty kanałowe SPB-2002 i dlaczego mają kanały
• Parametry techniczne i wymiary płyt kanałowych SPB-2002
• Zastosowanie płyt stropowych kanałowych w domach i halach
• Montaż płyt kanałowych krok po kroku
• Płyty kanałowe kontra Teriva, filigran i strop monolityczny
• Przykład doboru płyty do konkretnego budynku
• Checklista przed zakupem i montażem płyt kanałowych
• Regulacje i normy

Czym właściwie są płyty kanałowe SPB-2002 i dlaczego mają kanały

Strop kanałowy to prefabrykowana płyta żelbetowa z podłużnymi otworami przelotowymi, biegnącymi przez całą jej długość. Otwory powstają w formie przez wprowadzenie rur polietylenowych lub wkładek pneumatycznych, które wyciąga się po wstępnym związaniu mieszanki. Beton w strefie ściskanej pracuje wtedy identycznie jak w belce pełnej, a w strefie rozciąganej krótsze ramię sił wewnętrznych oznacza mniejsze zapotrzebowanie na stal zbrojeniową. Efekt to redukcja masy własnej o 15-25% względem płyty pełnej przy zachowaniu tej samej nośności.

Płyty SPB-2002 projektowane są zgodnie z normą PN-EN 13225, która reguluje wymagania dla prefabrykowanych elementów stropowych z betonu zbrojonego. Klasa betonu osiąga minimum C30/37, a stal zbrojeniowa klasy AIIIN lub AIII wybór zależy od zakładanego obciążenia użytkowego. Dzięki temu element uzyskuje Deklarację Właściwości Użytkowych (DWU), bez której producent nie wprowadziłby go legalnie na rynek.

W obrębie jednej rodziny SPB-2002 występują cztery warianty nośności: 4,50 / 6,00 / 7,50 oraz 10,0 kN/m². Rozpiętość modularna sięga 7,20 m, a minimalne oparcie na ścianie betonowej wynosi zaledwie 15 cm mniej niż wymaga większość stropów gęstożebrowych. Dla porównania: Teriva przy zbliżonej nośności potrzebuje podparcia 18-20 cm, a strop monolityczny uzależniony jest od projektu deskowania.

Taka rozpiętość otwiera drogę do projektowania przestrzeni bez gęstego rusztu podciągów. W domach jednorodzinnych pozwala uzyskać otwarte strefy dzienne bez słupów pośrodku salonu, a w halach magazynowych eliminuje konieczność stosowania żeber rozdzielczych co 3-4 m. Modułowość prefabrykatu oznacza przy tym powtarzalność wymiarów z tolerancją ±5 mm, co uprości prace wykończeniowe.

Parametry techniczne i wymiary płyt kanałowych SPB-2002

Szerokość modularna pojedynczej płyty wynosi 60 cm, choć na rynku dostępne są też warianty 120 cm (podwójny moduł). Wysokość konstrukcyjna to zazwyczaj 20-26 cm, a długości produkowane są w module co 30 cm od 2,40 m do 7,20 m. Masa elementu oscyluje w granicach 250-380 kg/m² w zależności od wariantu obciążenia znacznie mniej niż strop monolityczny tej samej grubości, który potrafi przekroczyć 500 kg/m².

Izolacyjność akustyczna takiego stropu (Rw) wynosi 50-54 dB bez dodatkowych warstw, co spełnia wymagania normy PN-B-02151-3:2015 dla budynków mieszkalnych. Ognioodporność sięga klasy REI 120, a więc dwóch godzin odporności ogniowej bez konieczności nakładania dodatkowych powłok tynkarskich czy okładzin g-k. To efekt naturalnego zachowania betonu: pod wpływem temperatury warstwa przypowierzchniowa odpada stopniowo, odsłaniając kolejne partie materiału, które chronią zbrojenie.

Tolerancje wymiarowe SPB-2002 reguluje wspomniana PN-EN 13225. Długość może odbiegać od projektu o ±10 mm, wysokość o ±5 mm, a położenie kanałów o ±7 mm. Dla wykonawcy oznacza to, że rozstawienie podparć montażowych trzeba zaplanować z marginesem, a docisk płyt regulować klinami lub podkładkami stalowymi.

Dobierając wariant, nie kieruj się wyłącznie najniższą ceną. Płyta 4,50 kN/m² przy rozpiętości 7 m ugnie się o ok. 8-10 mm powyżej dopuszczalnego L/250. To wartość na granicy normy, a każdy dodatkowy milimetr ugięcia w przyszłości przełoży się na rysy na tynku.

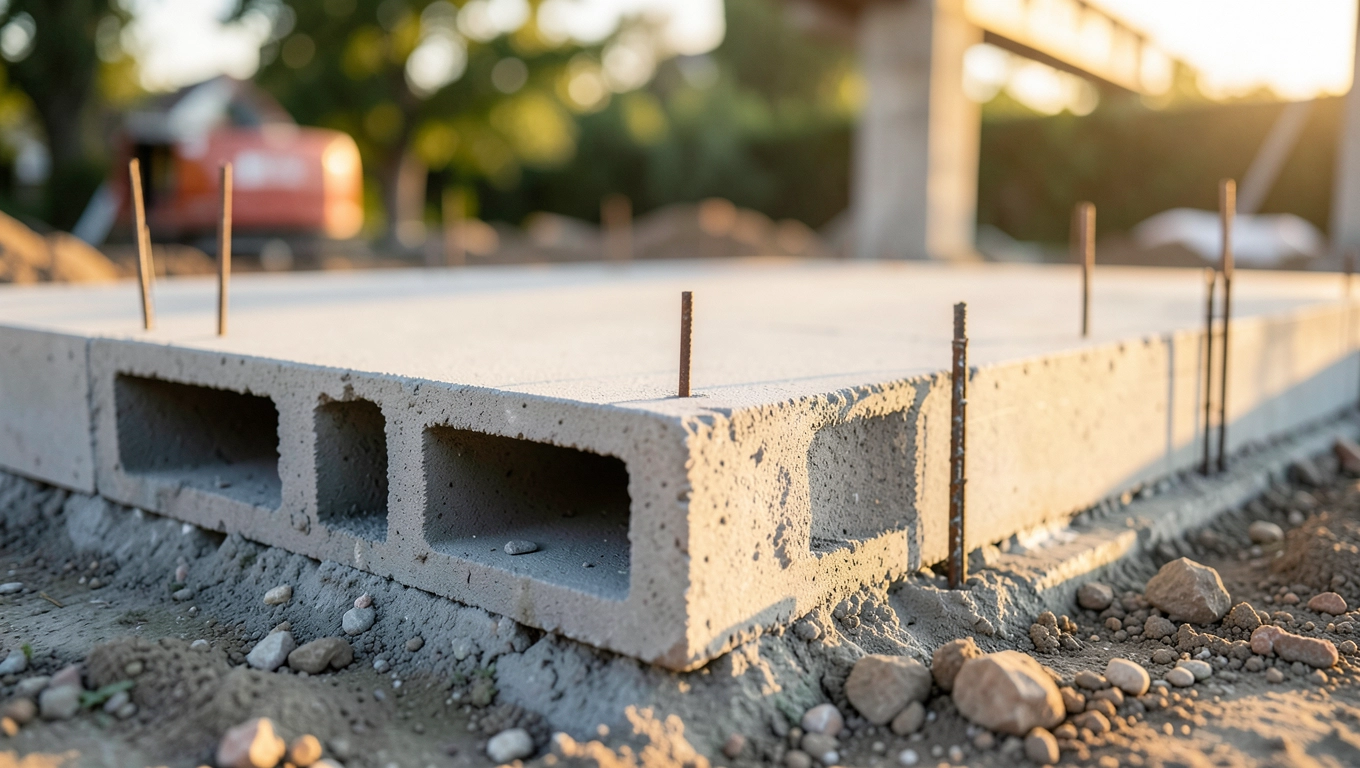

Zastosowanie płyt stropowych kanałowych w domach i halach

Najczęściej płyty kanałowe trafiają do budownictwa mieszkaniowego jedno- i wielorodzinnego. W domach jednorodzinnych najczęściej stosuje się wariant 6,00 kN/m², który przenosi typowe obciążenia użytkowe 2,0 kN/m² plus ciężar warstw podłogowych, ścianek działowych i instalacji. W blokach mieszkalnych i apartamentowcach sięga się po 7,50 kN/m², bo dochodzą cięższe warstwy wykończeniowe oraz większe wymagania akustyczne między lokalami.

Budynki użyteczności publicznej szkoły, przedszkola, przychodnie zyskują dzięki REI 120 bez dodatkowych okładzin. W obiektach przemysłowych i halach sprawdza się wariant 10,0 kN/m². Płyty kanałowe na garażach podziemnych stosuje się też jako element stropu nad podziemnymi kondygnacjami ognioodporność i odporność na wilgoć są w takim środowisku nie do przecenienia.

Szczególnym przypadkiem są inwestycje z ograniczonym czasem realizacji. Strop kanałowy zamyka jedną kondygnację domu w ciągu jednego dnia roboczego, a po 7-10 dniach uzyskuje pełną wytrzymałość eksploatacyjną. Porównywalna powierzchnia stropu monolitycznego wymaga szalowania, zbrojenia, betonowania, pielęgnacji i rozszalowania łącznie 3-4 tygodnie w optymalnych warunkach pogodowych.

Nie stosuj płyt kanałowych w środowisku agresywnym chemicznie bez dodatkowej ochrony powierzchniowej. Beton C30/37 wytrzymuje klasę ekspozycji XC3, ale siarczany powyżej 600 mg/l wody gruntowej potrafią w ciągu kilku lat zniszczyć warstwę przypowierzchniową, a kanały przyspieszają penetrację.

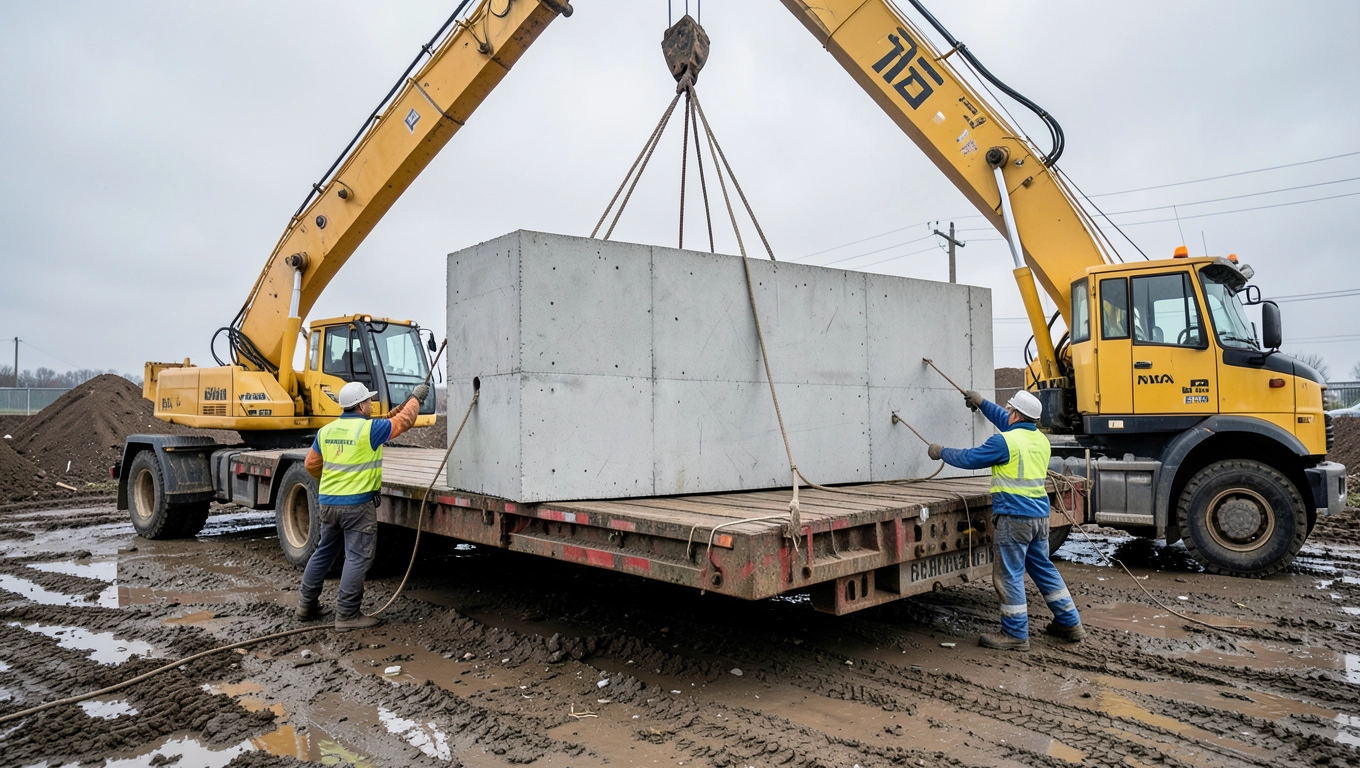

Montaż płyt kanałowych krok po kroku

Kluczem do udanego montażu jest logistyka i kolejność operacji. Płyty przyjeżdżają na ciężarówce z wytwórni, rozładunek wymaga dźwigu o udźwigu dopasowanym do masy konkretnego wariantu. Dla płyty 7,20 m o masie 380 kg/m² to przynajmniej 25 ton na ramieniu w praktyce stosuje się żurawie 30-tonowe. Ustawienie na placu budowy wymaga utwardzonego podłoża i wyznaczonej strefy składowania, bo płyty nie mogą leżeć bezpośrednio na gruncie.

Etap 1 przygotowanie podparć

Na ścianach nośnych osadza się warstwę zaprawy wyrównawczej M10 o grubości 10-20 mm. Zaprawa pełni tu dwie funkcje: wyrównuje nierówności muru i tworzy płaszczyznę poślizgową, dzięki której naprężenia termiczne nie kumulują się w styku. Następnie ustawia się podparcia montażowe (stemple + belki drewniane lub stalowe) w rozstawie co 1,5-2,0 m ich zadaniem jest stabilizacja płyt przed związaniem wieńca.

Etap 2 układanie płyt

Kolejność układania zaczyna się od narożnika budynku. Płyty opuszcza się na warstwę zaprawy, a minimalne oparcie 15 cm musi być zachowane na całej długości. Przy ścianach działowych murowanych bezpośrednio na stropie płyty muszą leżeć na wieńcu, a nie na samej ścianie. Styki podłużne płyt mają szerokość 10-20 mm i wymagają późniejszego zalania zaprawą bezskurczową.

Etap 3 wieńce i dozbrojenie

Wzdłuż krawędzi stropu układa się zbrojenie wieńca najczęściej 4 pręty φ12 mm ze strzemionami φ6 co 25 cm. Wieniec musi być ciągły i połączony z płytami przez kotwy lub pręty wyprowadzone z prefabrykatu. Tam, gdzie na stropie przewidziano ścianki działowe, dodaje się dozbrojenie w postaci kratownicy lub siatki zaniedbanie tego kroku kończy się rysami na tynku po 3-6 miesiącach użytkowania.

Etap 4 zalanie styków i pielęgnacja

Styki między płytami zalewa się zaprawą bezskurczową klasy R4. Mieszanka musi mieć konsystencję ciekłą, aby wniknęła w szczeliny i kanały odsłonięte na krawędzi. Po zalaniu beton zwilża się przez 3-4 dni, zwłaszcza latem, bo zbyt szybkie odparowanie wody powoduje skurcz i mikropęknięcia.

Najczęstsze błędy wykonawcze

• Brak wyrównania podparcia. Nierówna zaprawa wyrównawcza powoduje, że płyty „wiszą" w miejscach pustych, a po obciążeniu pojawia się klinowaty prześwit na spodzie.
• Zbyt małe oparcie. Przy próbie wepchnięcia płyty głębiej niż na 15 cm obniża się nośność na ścinanie.
• Pominięcie wieńców pośrednich. W ścianach równoległych do kierunku płyt trzeba wykonać wieniec obwodowy.
• Montaż w temperaturze poniżej -5°C bez dodatków mrozoodpornych beton w stykach traci przyczepność i pęka przy pierwszych mrozach.
• Składowanie płyt na kantówce. Belki podkładowe muszą leżeć w odległości 30-50 cm od końców, w przeciwnym razie płyty pękają pod własnym ciężarem.

Zimowy montaż płyt kanałowych jest możliwy i często wybierany przez deweloperów, którzy nie chcą wstrzymywać budowy. Warunek: temperatura powietrza nie niższa niż -10°C, brak opadów śniegu na powierzchni styku oraz zastosowanie zaprawy wyrównawczej z dodatkiem mrozoodpornym. Prefabrykat sam w sobie jest suchy, więc problem „zamrożonego betonu" go nie dotyczy.

Płyty kanałowe kontra Teriva, filigran i strop monolityczny

Wybór stropu to wypadkowa trzech zmiennych: ceny, czasu i wymagań konstrukcyjnych. Poniższa tabela zbiera najważniejsze dane dla porównania czterech najpopularniejszych rozwiązań na polskim rynku. Ceny są orientacyjne i mogą się różnić w zależności od regionu oraz sezonu.

Kiedy SPB-2002 wygrywa

Płyty kanałowe wybieraj wtedy, gdy zależy Ci na szybkim tempie budowy, pracy zimą i ognioodporności bez dodatkowych warstw. Sprawdzają się w budynkach o prostym rzucie, gdzie modularność 60 cm pasuje do siatki ścian nośnych. Świetnie współpracują z bloczkami betonowymi, ceramiką i silikatami, a ich montaż nie wymaga szalunków kluczowy argument przy ograniczonym budżecie.

Kiedy Teriva ma sens

Teriva wygrywa przy skomplikowanych rzutach z dużą liczbą wykuszów, otworów i nieregularnych kształtów. Pozwala na łatwe docinanie belek, a koszt materiału bywa niższy. Trzeba jednak liczyć się z tynkowaniem od spodu dla uzyskania odporności ogniowej oraz z koniecznością wykonania nadbetonu.

Kiedy strop monolityczny jest konieczny

Strop monolityczny wchodzi w grę przy bardzo dużych obciążeniach, skomplikowanej geometrii lub konieczności przeniesienia sił skupionych. W budownictwie jednorodzinnym to rozwiązanie najczęściej nieuzasadnione ekonomicznie, ale w obiektach takich jak centra handlowe czy szpitale bywa jedynym wyjściem.

Kiedy filigran odstaje

Filigran, czyli płyta półprefabrykowana z nadbetonem układanym na budowie, łączy zalety prefabrykacji i monolitu. Sprawdza się przy rozpiętościach powyżej 7 m i tam, gdzie potrzebna jest gładka powierzchnia sufitu bez widocznych styków. Wymaga jednak sprawnego dostarczenia betonu towarowego i czasu na dojrzewanie nadbetonu zwykle 14-21 dni.

Przykład doboru płyty do konkretnego budynku

Dom jednorodzinny o powierzchni użytkowej 145 m², dwie kondygnacje, ściany z bloczków betonu komórkowego o grubości 24 cm. Strop nad parterem: rozpiętość 6,30 m, przewidywane obciążenia użytkowe 2,0 kN/m², warstwy podłogowe 1,5 kN/m², ścianki działowe 0,8 kN/m². Sumaryczne obciążenie zmienne i stałe bez ciężaru własnego: ok. 4,3 kN/m². Dobieram płytę SPB-2002/6,00 o wysokości 22 cm, rozstawie modularnym 60 cm. Masa własna stropu wyniesie ok. 300 kg/m², co daje łączne obciążenie charakterystyczne 6,2 kN/m².

Sprawdzam ugięcie w stanie granicznym użytkowalności: L/250 = 6300/250 = 25,2 mm. Producent płyt gwarantuje ugięcie ≤18 mm przy obciążeniu 6,0 kN/m² i rozpiętości 6,30 m mieścimy się z zapasem. Koszt materiału w 2024 roku: ok. 210 PLN/m² brutto, koszt montażu z dźwigiem ok. 65 PLN/m². Łącznie dla 145 m² daje to budżet ok. 40 000 PLN. Porównywalny strop monolityczny kosztowałby w tym samym czasie 25-35% więcej.

Checklista przed zakupem i montażem płyt kanałowych

Przed złożeniem zamówienia upewnij się, że projekt zawiera:

• Dokładny rzut stropu z oznaczeniem kierunku płyt i ich długości.
• Obciążenia charakterystyczne i obliczeniowe wraz ze współczynnikami bezpieczeństwa.
• Schemat wieńców z rysunkami zbrojenia.
• Informację o otworach w stropie (kominy, schody, instalacje).
• Warstwy podłogowe z ich ciężarem powierzchniowym.

Przed samym montażem sprawdź:

• Czy ściany mają odpowiednią nośność i wieńce obwodowe.
• Czy dźwig ma ważne badania UDT i wystarczający wysięg.
• Czy plac budowy ma utwardzone dojazdy i miejsce na rozładunek.
• Czy ekipa montażowa ma uprawnienia i doświadczenie z prefabrykatami.
• Czy zaprawa wyrównawcza i mieszanka na styki są skompletowane.

Regulacje i normy

Projektowanie i wykonanie stropów z płyt kanałowych regulują w Polsce przede wszystkim:

• PN-EN 13225 prefabrykowane elementy stropowe z betonu zbrojonego.
• PN-EN 1992-1-1 (Eurokod 2) projektowanie konstrukcji betonowych.
• PN-B-02151-3:2015 ochrona przed hałasem w budynkach.
• Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (z późniejszymi zmianami).
• Dokumentacja techniczna producenta wraz z Deklaracją Właściwości Użytkowych (DWU) dla każdej partii wyrobu.

Zanim podpiszesz umowę, poproś o okazanie DWU i tablicy obciążeń dla konkretnego wariantu SPB-2002. To dwa dokumenty, które potwierdzają parametry techniczne i zwalniają Cię z domysłów na temat nośności czy ugięcia.

Jeśli planujesz strop nad garażem lub piwnicą, płyty kanałowe sprawdzają się zaskakująco dobrze. Niski koszt, odporność ogniowa i szybki montaż to argumenty, które deweloperzy i indywidualni inwestorzy wykorzystują coraz częściej. Warto przy tym pamiętać, że samodzielny dobór płyt bez konsultacji z konstruktorem to ryzyko, którego lepiej unikać. Umów się z projektantem, prześlij mu obciążenia, a dobór odpowiedniego wariantu SPB-2002 zajmie mu kilkanaście minut. To jedna z tych decyzji, gdzie krótka rozmowa z ekspertem oszczędza tygodnie poprawek i tysiące złotych na budowie.

Źródła danych: PN-EN 13225, PN-EN 1992-1-1, PN-B-02151-3:2015, Rozporządzenie Ministra Infrastruktury z 12 kwietnia 2002 r. (Dz.U. 2002 nr 75 poz. 690 z późn. zm.), dokumentacja techniczna producentów prefabrykatów żelbetowych. Strony referencyjne: pkn.pl, isap.sejm.gov.pl, eurocodes.com.
