Strop Kleina w praktyce: cena, nośność i zastosowanie w remontach

Strop łukowy z cegły to rozwiązanie, które od ponad stu lat trzyma się w polskim budownictwie nie przez sentyment, lecz przez fizykę. Ceglana warstwa wypychana ku górze przez kliniec lub nadbeton przenosi obciążenia głównie na ściany, a łuk właśnie dlatego działa, że zamienia siły pionowe w naprężenia ściskające. Masz przed sobą kamienicę z 1905 roku, nadproże nad oknem wystawowym albo strop piwnicy, który trzeszczy przy każdym kroku? W tym tekście znajdziesz konkrety, których nie powiedzą ci panowie z forów budowlanych.

• Strop łukowy z cegły co tak naprawdę wisi nad twoją głową
• Strop łukowy z cegły wady i zalety, o których mało kto mówi
• Strop łukowy z cegły vs Teriva, monolityczny i drewniany
• Strop łukowy z cegły w remontowanej kamienicy praktyczna checklista
• Montaż stropu łukowego z cegły krok po kroku i najczęstsze błędy
• Diagnostyka i odbiór ostatnia prosta

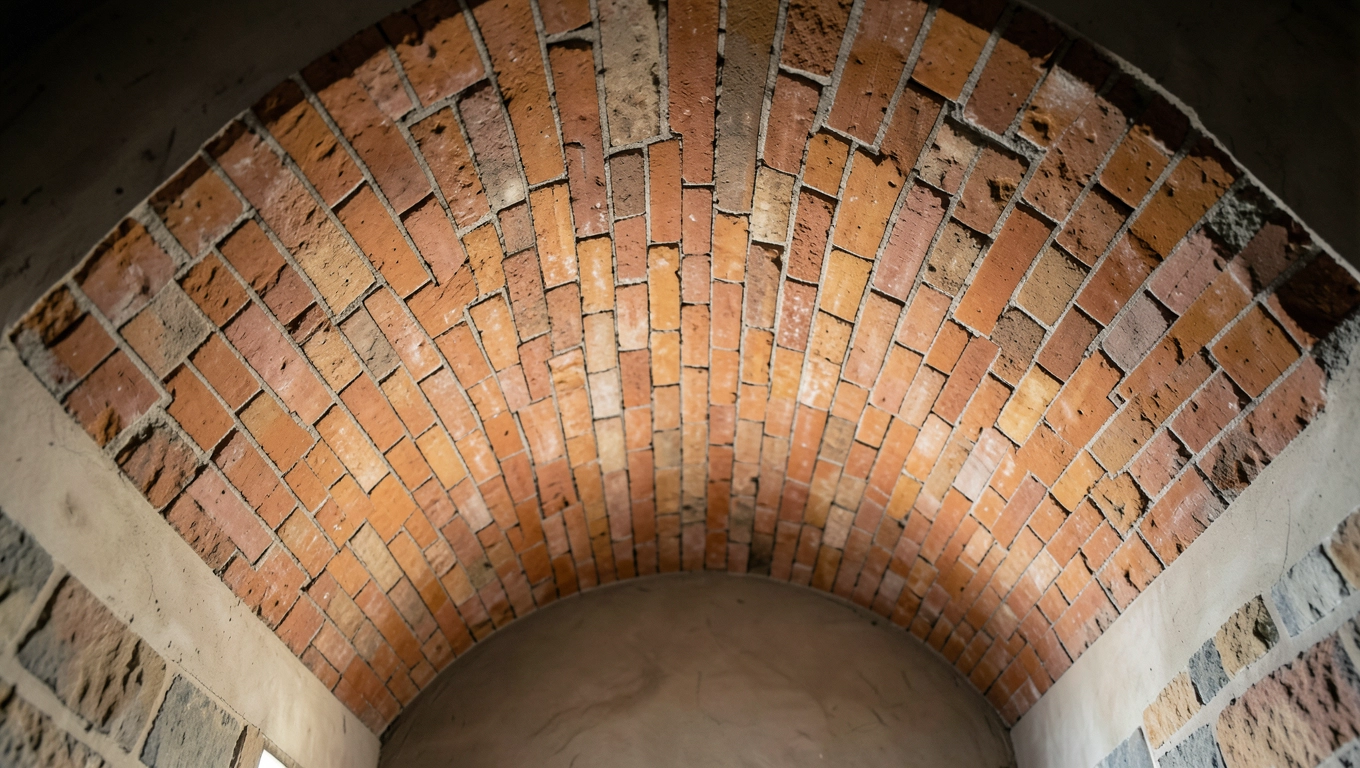

Strop łukowy z cegły co tak naprawdę wisi nad twoją głową

Strop łukowy z cegły to układ warstw, w którym łuk z kształtek ceramicznych opiera się na belkach stalowych, a całość spina nadbeton lub kliniec. Ten typ stropu pojawił się w Polsce masowo pod koniec XIX wieku i szybko stał się standardem w kamienicach czynszowych oraz budynkach użyteczności publicznej.

W odróżnieniu od stropu płaskiego, tu geometria robi całą robotę. Łuk przenosi obciążenia wzdłuż krzywizny, dzięki czemu w przekroju działają głównie siły ściskające tak samo jak w gotyckim sklepieniu kościoła. Stalowe dwutówki albo ceowniki pełnią jedynie funkcję ściągu, czyli elementu, który nie pozwala łukowi się rozjechać na boki.

Grubość sklepienia waha się od ¼ do ½ cegły, czyli od około 6 do 12 cm. Rozpiętość łuku rzadko przekracza 5 m, choć znane są realizacje sięgające 7 m przy odpowiednim profilu. Najczęściej spotykana strzałka wynosi 1/6 do 1/10 rozpiętości, co daje wyraźne, ale nie dominujące wybrzuszenie sufitu.

Warto wiedzieć, że w zależności od regionu i epoki wykonawcy stosowali różne warianty. W warszawskich kamienicach spotkasz łuki odcinkowe, w krakowskich pełne, a w budynkach przemysłowych często mieszane, z wypełnieniem z gruzu budowlanego. Różnią się one nie tylko estetyką, ale też nośnością i sposobem remontu.

Anatomia stropu łukowego od dołu do góry

Jeśli spojrzysz na przekrój, warstwy układają się następująco: na dole tynk wapienny (często z trzciny lub siatki Rabitza), dalej łuk ceglany, kliniec lub lekki beton wypełniający przestrzeń między łukami, na wierzchu zaś podłoga na legarach albo wylewka. W stropach piwnicznych brakuje ostatniej warstwy widzisz gołą cegłę.

Kluczową rolę odgrywają stalowe belki w rozstawie 80-120 cm. Dawniej stosowano profile pełnościenne, dziś przy remoncie wstawia się dwutówki walcowane na gorąco, o wysokości 180-260 mm. Belki muszą być zakotwione w ścianach na głębokość minimum ¼ ich grubości, w przeciwnym razie łuk straci podparcie.

Strop łukowy z cegły wady i zalety, o których mało kto mówi

Strop łukowy z cegły ma jedną przewagę nad płaskim, której nie da się podrobić: sam się wzmacnia pod obciążeniem. Im większy ciężar na nim spoczywa, tym większy docisk między cegłami i tym lepsza współpraca całego łuku. To dlatego budynki z XIX wieku z grubymi posadzkami przeżyły dwie wojny światowe, a ich nowocześniejsze odpowiedniki czasem nie wytrzymują jednej ulewy.

Wśród realnych zalet wymienia się trwałość przekraczającą 100 lat, brak elementów palnych w przekroju oraz naturalną regulację wilgotności dzięki cegle i tynkowi wapiennemu. Strop łukowy z cegły nie wymaga też deskowania przy remoncie wystarczy zdjąć warstwę wierzchnią i odsłonić konstrukcję.

Nie można jednak pominąć istotnych ograniczeń. Najważniejsze to duży ciężar własny (często 350-500 kg/m²), wrażliwość na punktowe przebicia oraz korozja stalowych belek w stropach piwnicznych. Strop łukowy z cegły nie toleruje też wiercenia bez uprzedniej lokalizacji profili trafienie w ściąg grozi katastrofą budowlaną.

Kiedy strop łukowy z cegły to strzał w dziesiątkę

Rozwiązanie sprawdza się wszędzie tam, gdzie masz do czynienia z klimatem starej zabudowy i ograniczonym budżetem na pełną wymianę. Remont poddasza w kamienicy, adaptacja strychu, wzmocnienie stropu piwnicy pod nową funkcję użytkową to typowe zastosowania, w których łuk ceglany wygrywa z płytą betonową.

Sprawdza się także w budynkach zabytkowych, gdzie nadzór konserwatora zabrania cięższych konstrukcji. Lekka wymiana wypełnienia między belkami, zachowanie historycznego profilu sufitu i oryginalnych podpór to argumenty, które zamykają dyskusję z urzędnikiem.

Kiedy lepiej odpuścić

Strop łukowy z cegły nie nadaje się do dużych rozpiętości powyżej 6 m bez dodatkowych podparć. Nie sprawdzi się także tam, gdzie planujesz ogrzewanie podłogowe masa termiczna cegły i nadbetonu sprawi, że system będzie reagował z opóźnieniem kilku godzin.

Unikaj tego rozwiązania w budynkach z agresywnym środowiskiem chemicznym (myjnie, laboratoria) oraz wszędzie tam, gdzie nie masz dostępu do dołu stropu. Bez oględzin od spodu żaden inżynier nie postawi prawidłowej diagnozy.

Strop łukowy z cegły vs Teriva, monolityczny i drewniany

Porównanie stropów to temat-rzeka, ale skupmy się na czterech rozwiązaniach, z którymi realnie mierzy się inwestor remontujący stary budynek. Każde z nich ma inne optimum zastosowania i tylko jedno zwycięży w konkretnej sytuacji.

Strop łukowy z cegły wygrywa tam, gdzie liczy się masa termiczna, akustyka i trwałość. Przegrywa, gdy potrzebujesz lekkiej konstrukcji nad piwnicą o słabych ścianach lub szybkiego montażu w stanie surowym.

Teriva to rozsądny kompromis w nowym budownictwie jednorodzinnym, ale w kamienicy wymaga demontażu całego starego stropu, co winduje koszty. Strop monolityczny daje nieograniczoną swobodę kształtu, ale jego ciężar potrafi przekroczyć nośność starych ścian. Drewniany sprawdza się w adaptacjach strychów, lecz nie zapewni wymaganej odporności ogniowej bez kosztownego zabezpieczenia.

Kiedy każdy z nich zawodzi

Strop łukowy z cegły odpada przy rozpiętościach powyżej 7 m i przy agresywnym środowisku chemicznym. Teriva nie nadaje się do budynków zabytkowych ze względu na konieczność pełnego rozdeskowania i widoczne belki stropowe. Monolit wyklucza remont na piętrze czynnego budynku wibrowanie i szalowanie są nie do pogodzenia z mieszkańcami. Drewno natomiast nie spełni wymagań akustycznych w budynkach wielorodzinnych.

Strop łukowy z cegły w remontowanej kamienicy praktyczna checklista

Zanim wbijesz pierwszą deskę rusztowania, odpowiedz sobie na kilka pytań. Decyzja o remoncie stropu łukowego z cegły wymaga nie tylko wiedzy technicznej, ale też uczciwości wobec stanu budynku. Czasem najtańsze rozwiązanie okazuje się najdroższe w eksploatacji.

• Czy ściany nośne mają wystarczającą grubość (minimum 38 cm w kamienicy z cegły pełnej)?
• Czy stalowe belki wykazują ślady korozji powyżej 15% przekroju?
• Czy łuki ceglane mają widoczne rysy lub ugięcia powyżej 1/200 rozpiętości?
• Czy wilgotność muru przekracza 12% (mierzona wagowo)?
• Czy rozpiętość stropu mieści się w granicach 3-6 m?
• Czy masz dostęp od dołu (sufit piwnicy) do oględzin?
• Czy projekt zakłada zmianę obciążeń użytkowych (np. z mieszkalnych na biurowe)?
• Czy nadzór konserwatora zabytków dopuszcza wymianę wypełnienia?

Sześć lub więcej odpowiedzi twierdzących to sygnał, że remont ma sens. Poniżej czterech szukaj alternatywy lub generalnego remontu kapitalnego. Warto skonsultować wyniki z konstruktorem posiadającym uprawnienia budowlane, ponieważ samodzielna ocena bywa zbyt optymistyczna.

Checklista uwzględnia zapisy Prawa budowlanego (art. 61) dotyczące remontów w obrębie zabytków oraz wymagania normy PN-EN 1996-1-1 dla konstrukcji murowych. Bez spełnienia tych warunków żaden projekt nie przejdzie procedury pozwolenia na budowę.

Szacunkowy koszt orientacyjny

Aby policzyć wstępny budżet, pomnóż powierzchnię stropu przez stawkę 200-280 zł/m² i dodaj 15% rezerwy na niespodzianki. Dla typowej kamienicy o powierzchni 120 m² daje to 27 600-38 600 zł. Cena obejmuje skucie wierzchniej warstwy, wymianę korodujących belek, ułożenie nowego wypełnienia i tynkowanie.

Wyższe kwoty pojawiają się przy konieczności wzmocnienia ścian, wymiany ściągów lub zastosowania zapraw specjalistycznych. Dolna granica widełek sprawdza się wyłącznie przy stropach w dobrym stanie i braku ingerencji w układ konstrukcyjny.

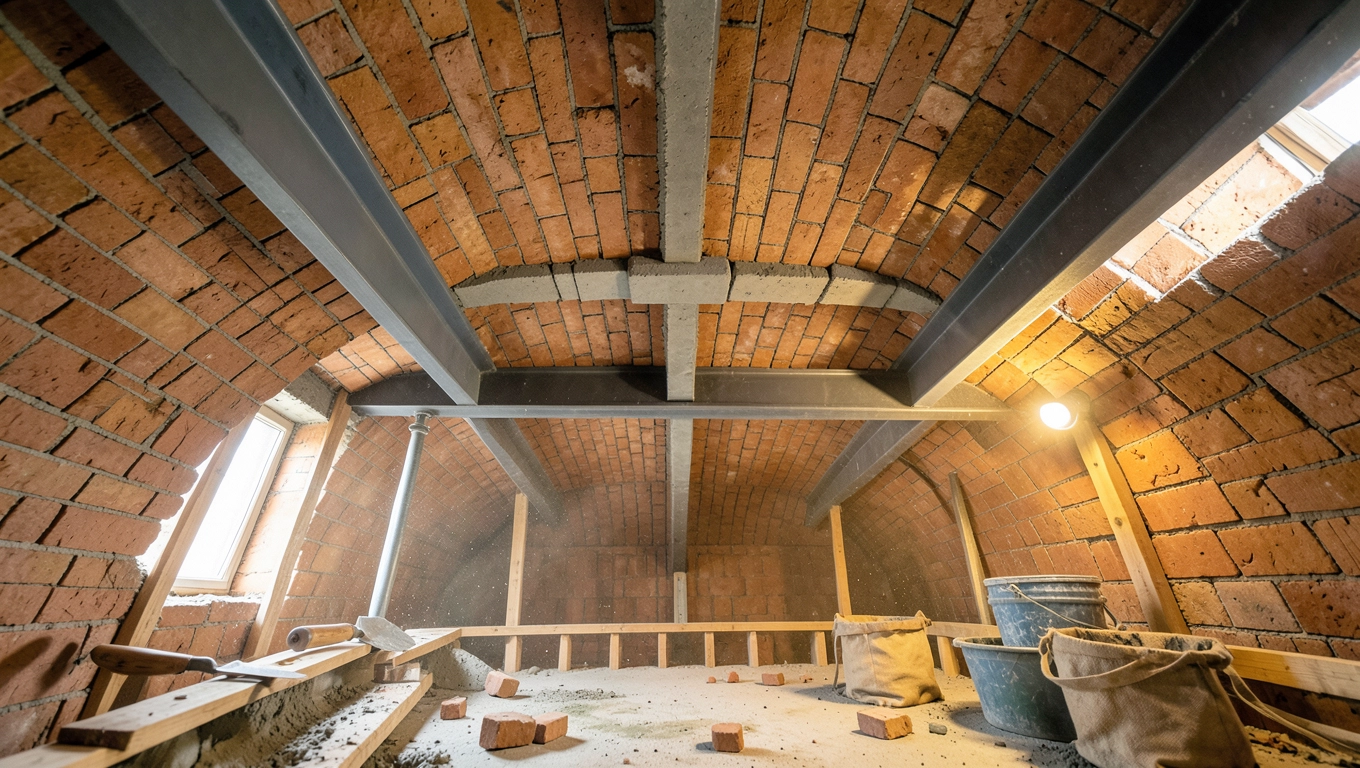

Montaż stropu łukowego z cegły krok po kroku i najczęstsze błędy

Technologia wymiany wypełnienia między belkami nie zmieniła się od czasów międzywojennych, ale narzędzia i materiały tak. Dawniej kliniec ubijano ręcznie, dziś stosuje się lekkie betony jamiste lub keramzyt. Poniżej sprawdzony schemat, który działa w 90% remontów.

Etapy prac

Krok 1: Podparcie montażowe. Stawiasz stemple co 1,2-1,5 m pod belkami stalowymi, przenosząc na nie ciężar wypełnienia. Bez podparcia łuk ugnie się pod wpływem wibracji z kucia to najczęstsza przyczyna awarii podczas remontu.

Krok 2: Usunięcie starego wypełnienia. Skuwasz kliniec lub nadbeton warstwa po warstwie, aż odsłonisz górną powierzchnię belek. Nie używaj młotów pneumatycznych bezpośrednio przy profilach stalowych wibracja uszkodzi połączenie łuku z belką.

Krok 3: Oczyszczenie i antykorozja. Piaskujesz lub szczotkujesz belki do stopnia Sa 2½, a następnie nakładasz powłokę antykorozyjną (np. grunt epoksydowy + farba poliuretanowa). To kluczowe, bo od tego zależy trwałość następnego remontu za 30-40 lat.

Krok 4: Ułożenie nowego wypełnienia. Między belki wkładasz pustaki ceramiczne lub bloczki z betonu lekkiego, zostawiając szczelinę 2-3 cm przy górnej półce dwutówki. W szczelinie układasz zbrojenie podłużne (2 pręty Ø 8-10 mm) i siatkę stalową.

Krok 5: Nadbeton. Wylewasz warstwę betonu klasy minimum C20/25 o grubości 4-5 cm nad górną krawędzią pustaków. Beton musi otulić zbrojenie i wniknąć w szczeliny między elementami tu nie ma miejsca na półśrodki.

Krok 6: Pielęgnacja. Przez 7-14 dni utrzymujesz nadbeton wilgotny (zraszanie lub folia). Zbyt szybkie wysychanie powoduje rysy skurczowe, które osłabiają współpracę z belkami.

Błędy, które kosztują fortunę

Pomijanie stempli to klasyka łuk wygina się o 2-3 cm i traci geometryczną stabilność. Naprawa wymaga podbicia i dosztukowania cegły, co podwaja koszty.

Drugi grzech to rezygnacja z antykorozji lub stosowanie farb alkidowych zamiast systemów epoksydowych. W środowisku wilgotnej piwnicy belka rdzewieje pod powłoką i po kilku latach trzeba ponawiać remont.

Trzeci błąd to wylewanie nadbetonu bez zbrojenia. Beton bez siatki pracuje nierównomiernie i pęka wzdłuż styków z pustakami, tworząc mostki akustyczne. W budynku mieszkalnym objawia się to słyszalnością rozmów z piętra wyżej.

Czwarta pułapka to brak kotwienia belek w ścianach. Jeśli profil stalowy nie jest osadzony na głębokość minimum 25 cm (a w ścianie nośnej minimum 38 cm), cały strop pracuje jak bęben i generuje uciążliwe wibracje przy chodzeniu.

Diagnostyka i odbiór ostatnia prosta

Po zakończeniu prac zleć próbne obciążenie wodą lub workami z piaskiem (0,5-1,0 kN/m² przez 24 godziny). Pomiar ugięcia w środku rozpiętości nie powinien przekroczyć 1/300 rozpiętości. Wynik powyżej normy oznacza konieczność wzmocnienia lub błędy wykonawcze.

W dokumentacji powykonawczej zamieść: rysunki przekrojów z rozmieszczeniem belek, protokoły antykorozji, deklaracje zgodności materiałów oraz wyniki próby obciążeniowej. Te dokumenty będą potrzebne nie tylko do odbioru, ale też przy ewentualnej sprzedaży nieruchomości za 20 lat.

Strop łukowy z cegły to rozwiązanie dojrzałe i przewidywalne, ale tylko wtedy, gdy diagnoza i wykonanie idą w parze. Pośpiech, oszczędności na materiałach i brak dokumentacji zamieniają 100-letnią konstrukcję w tykającą bombę zegarową.

Wskazówka: Wszelkie prace remontowe przy stropach wymagają projektu budowlanego oraz kierownika budowy z uprawnieniami zgodnie z art. 41 Prawa budowlanego. Samowolka grozi nie tylko katastrofą, ale też odpowiedzialnością karną.

Ostrzeżenie: W budynkach wpisanych do rejestru zabytków każda ingerencja w strop łukowy z cegły wymaga pozwolenia wojewódzkiego konserwatora zabytków. Brak takiej zgody może skutkować nakazem przywrócenia stanu pierwotnego na koszt inwestora.

Źródła danych i norm: Prawo budowlane (Dz.U. 1994 nr 89 poz. 414 z późn. zm.), PN-EN 1996-1-1 (Projektowanie konstrukcji murowych), PN-EN 10034 (Dwutowniki stalowe walcowane na gorąco), karty techniczne systemów stropowych dostępne u krajowych producentów elementów ceramicznych i stalowych profili nośnych.
